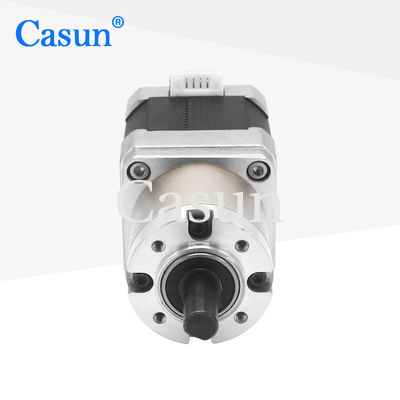

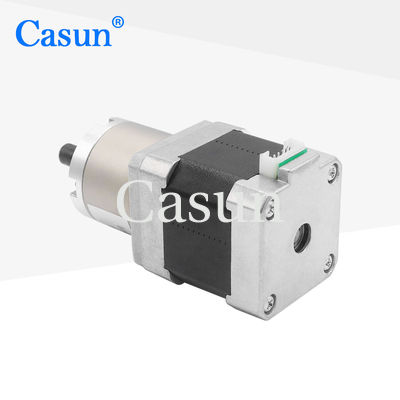

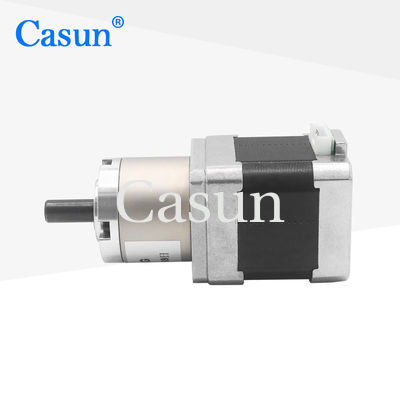

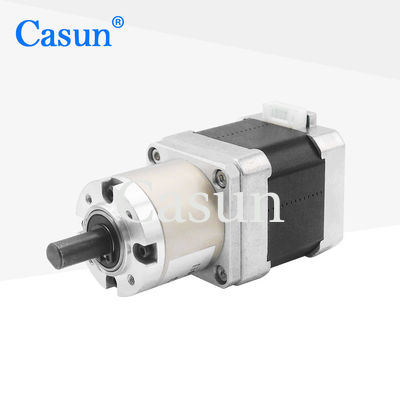

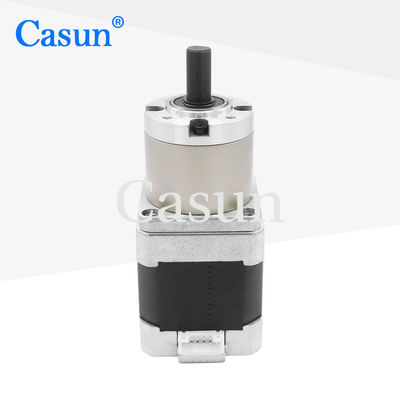

Casun Schrittmotor Getriebe Nema 17 42x42mm Getriebe Schrittmotor

Casun Schrittmotor Getriebe Nema 17 42x42mm Getriebe Schrittmotor

Markenbezeichnung:	Casun
Modellnummer:	42SHD0404-27G
Moq:	1 Stk
Preis:	$26.46-$29.46
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Strom / Phase:

1,5a

Haltemoment:

5.4N.m

Nennspannung:

3,0 V

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Casun Schrittgetriebe Nema 17

42x42mm Gangschrittmotor

Casun Getriebe Schrittmotor

Produkt-Beschreibung

Casun Schrittmotor Getriebe Nema 17 42x42mm Getriebeschrittmotor

Die 42mm Hybrid-Schrittmotoren-Serie mit integriertem Getriebe liefert ein starkes Haltemoment in einem kompakten 42x42mm Formfaktor. Dieser Getriebeschrittmotor wurde für Präzisionsbewegungssteuerungsanwendungen entwickelt und kombiniert zuverlässige Leistung mit flexiblen Konfigurationsmöglichkeiten.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion für optimale Leistung
Verfügbar in ein- oder doppelwelligen Versionen
CE und RoHS zertifiziert
Kundenspezifische Konfigurationen auf Anfrage erhältlich

Abmessungen

Motordaten

Parameter	Spezifikation
Schrittwinkel	1,8°
Rahmengröße	42 mm
Anzahl der Phasen	2 Phasen
Nennstrom	1,5 A
Haltemoment	5,4 Nm
Widerstand	2,0 Ω
Induktivität	2,8 mH
Rotorträgheit	72 g·cm²
Motorgewicht	0,85 kg
Getriebeuntersetzung	1:27
Anschluss	Bipolar

Betriebsspezifikationen

Motorbetriebsbedingungen

Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ω bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Getriebespezifikationen

Gehäusematerial	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (12mm vom Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radialspiel der Welle (nahe am Flansch)	≤0,06mm
Axialspiel der Welle	≤0,3mm
Rückspiel im Leerlauf	1,5°

Verfügbare Konfigurationen

Motorlänge	Länge des Getriebes	Übersetzung	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18	90%
48 mm		35 mm	13,76	80%
60 mm		19,2	80%
	26,8	80%
	42,7 mm	51	70%
		71	70%
		99,5	70%
		139	70%

Individualisierungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren spezifischen Bedürfnissen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf, spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlusskabel mit speziellen Anforderungen, Steckverbinder und mehr.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre spezifischen Anforderungen mitzuteilen, und unser Ingenieurteam wird mit Ihnen zusammenarbeiten, um die perfekte Lösung für Ihre Anwendung zu entwickeln.
