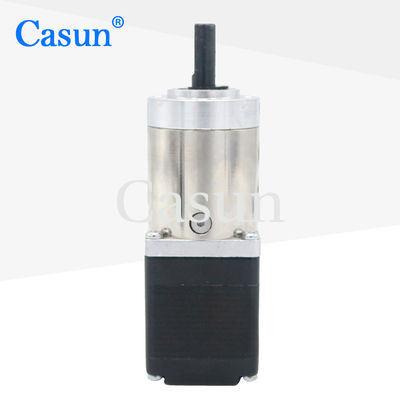

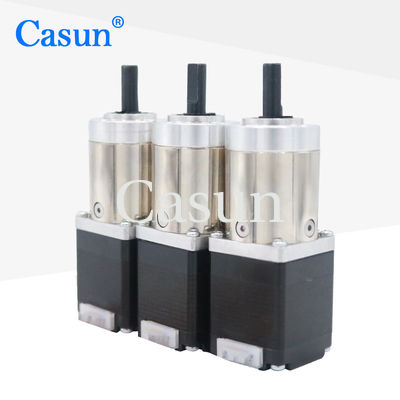

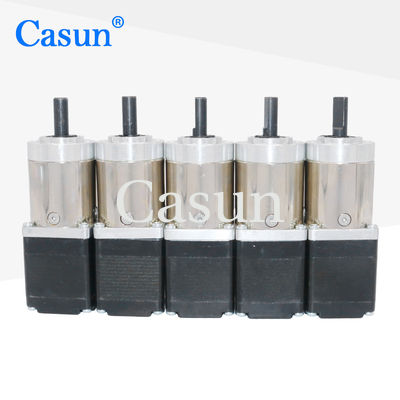

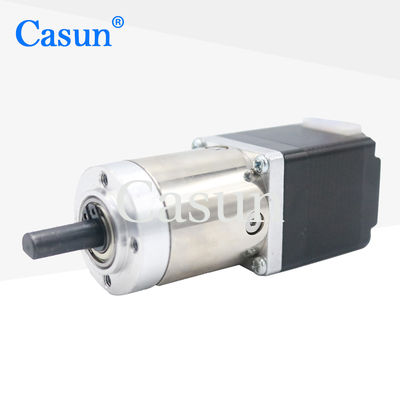

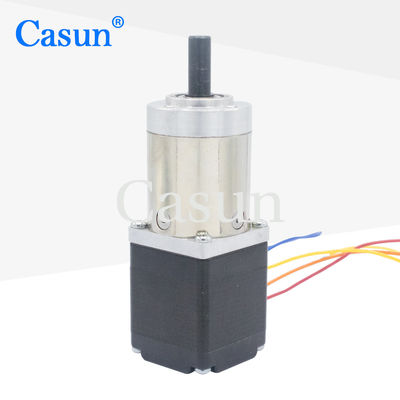

Casun 28mm-57mm übersetzter Schrittmotor NEMA 11 mit planetarischem Getriebe

Casun 28mm-57mm übersetzter Schrittmotor NEMA 11 mit planetarischem Getriebe

Markenbezeichnung:	Casun
Modellnummer:	28SHD4204-27G
Moq:	1pc
Preis:	$24-$27
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Schrittmotor:

NEMA11

Phase:

Haltemoment:

60mN.m

Customized:

The motor can be designed &manufactured with customized request.

Verpackung Informationen:

Karton: 36x29x14cm

Hervorheben:

übersetzter Schrittmotor 57mm NEMA 11

übersetzter Schrittmotor 28mm NEMA 11

Übersetzter Schrittmotor mit planetarischem Getriebe

Produkt-Beschreibung

Kleines übersetzter Schrittmotor des Gang-Schrittmotor-28mm-57mm Mikro mit planetarischem Getriebe NEMA 11

Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.

Eigenschaften:

Zweipolige oder Einpolversionen verfügbar
Hybrider Stepperbau
Verfügbar in den einfachen oder doppelten Wellenversionen
CER und RoHS genehmigten
Kundenbezogenheiten auf Anfrage

Maße

Bewegungsspezifikationen

Schritt-Engel	° 1,8
Fram-Größe	28 Millimeter
Zahl der Phase	2-phasig
Nennstrom	0,95 A
Haltemoment	60mN.m
Widerstand	3.0om
Induktanz	1,8 mH
Rotor-Trägheit	² 9g-cm
Bewegungsgewicht	0.2kg
Getriebeuebersetzung	26.85:1
Verbindung	Zweipolig

Funktionierende Spezifikationen

Motor

Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute

Getriebe

Unterkunft des Materials: Metall
Tragen am Ertrag: Kugellager
Max.Radial-Last (12mm vom Flansch): ≤80N
Axiale Last Max.Shaft: ≤30N
Radialspiel der Welle (nahe flanschen): ≤0.06mm
Axiales Spiel der Welle: ≤0.3mm
Rückprall am Nulllast: 1.5°

Drehmoment-Kurven

Submodelle

Bewegungslänge	Länge des Getriebes	Raio	Leistungsfähigkeit
34 Millimeter 40 Millimeter 48 Millimeter 60 Millimeter	27,2 Millimeter	3,71	90%
		5,18
	35 Millimeter	13,76	80%
		19,2
		26,8
	42,7 Millimeter	51	70%
		71
		99,5
		139

Download

Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen

Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:
Kodierer | Bremse | Getriebe | Welle

Casun 28mm-57mm übersetzter Schrittmotor NEMA 11 mit planetarischem Getriebe 1

Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
