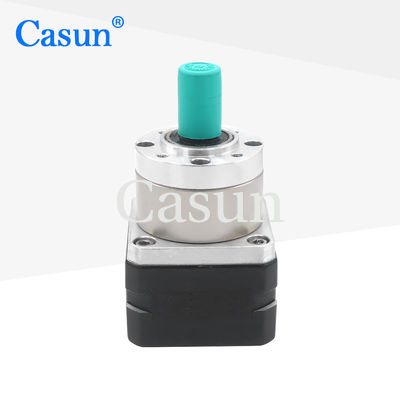

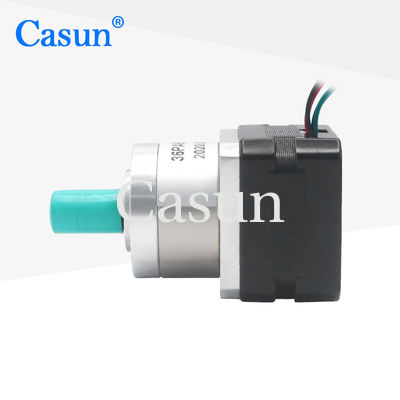

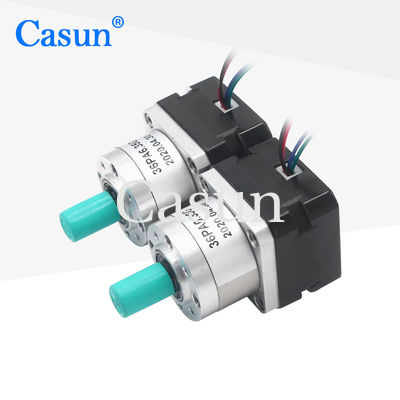

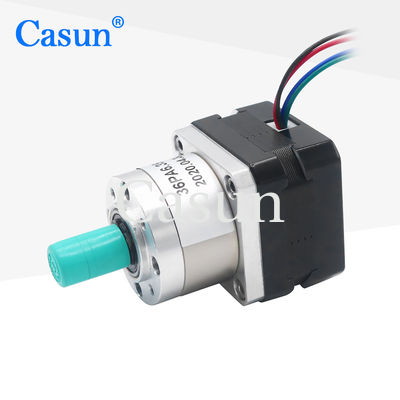

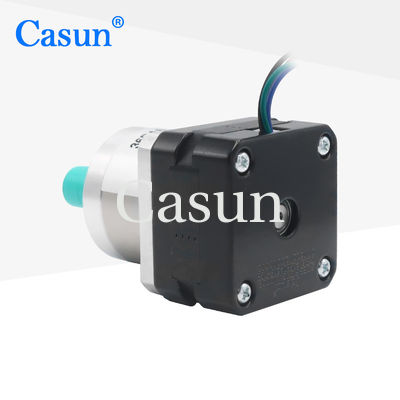

1.8Deg NEMA 17 übersetzte hybriden Schrittmotor des Schrittmotor-42x42x48mm

1.8Deg NEMA 17 übersetzte hybriden Schrittmotor des Schrittmotor-42x42x48mm

Markenbezeichnung:	Casun
Modellnummer:	42SHD4516-7GH
Moq:	1 Stk
Preis:	$23.3-$26.3
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Typ:

kleines planetarisches Getriebe

Schrittwinkel (Grad):

1,8 Grad

Schlüsselwörter:

Getriebeschrittmotor

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

1.8Deg übersetzter Schrittmotor NEMA 17

Übersetzter Schrittmotor 42x42 NEMA 17

48mm hybrider Schrittmotor

Produkt-Beschreibung

1,8-Grad NEMA 17 Getriebemotor 42x42x48mm Hybrid-Schrittmotor

42x42x48mm 1,8-Grad 2-Phasen-Übersetzungsverhältnis 6,75:1 Nema 17 Getriebeuntersetzungs-Schrittmotor. Die 42mm Hybrid-Schrittmotor-Serie bietet ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie ihn mit einem Mikroschritt-Treiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Basisversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion
Verfügbar in Einzel- oder Doppelwellen-Versionen
CE- und RoHS-zertifiziert
Kundenspezifische Anpassungen auf Anfrage

Abmessungen

Motordaten

Parameter	Wert
Schrittwinkel	1,8°
Rahmengröße	42 mm
Phasenanzahl	2 Phasen
Nennstrom	1,5 A
Haltemoment	200 mN.m
Widerstand	1,8 Ω
Induktivität	2,4 mH
Rotorträgheit	38 g-cm²
Motorgewicht	0,5 kg
Getriebeuntersetzungsverhältnis	6,75:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (12mm vom Flansch)	≤80N
Max. Axiallast der Welle	≤30N
Radialspiel der Welle (nahe am Flansch)	≤0,06mm
Axialspiel der Welle	≤0,3mm
Rückspiel im Leerlauf	1,5°

Submodelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
34 mm	27,2 mm	3,71	90%
40 mm		5,18	90%
48 mm		13,76	80%
60 mm		19,2	80%
Verschiedene	26,8 mm	42,7	70%
Verschiedene	42,7 mm	51	70%
Verschiedene	42,7 mm	71	70%
Verschiedene	42,7 mm	99,5	70%
Verschiedene	42,7 mm	139	70%

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit Sonderanforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
