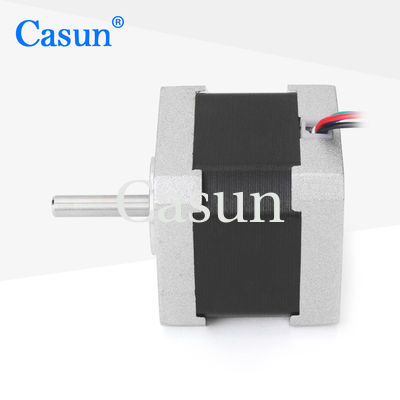

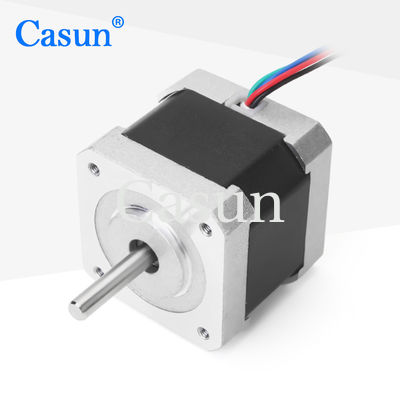

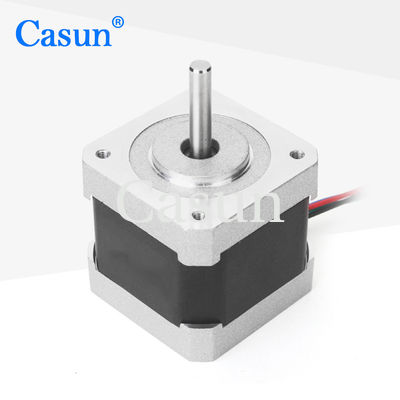

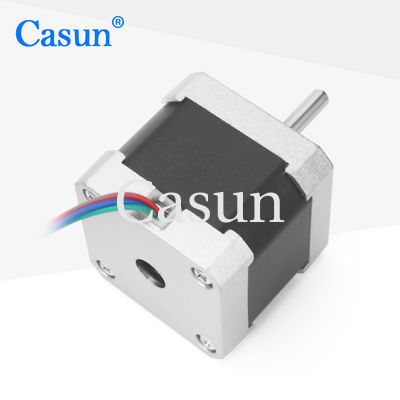

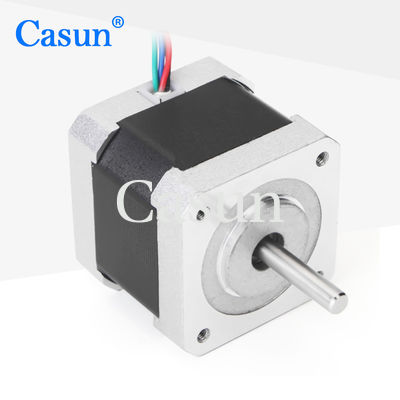

【42SHD4247】 424240mm Mikro-hybrides Schrittmotor NEMA 17 12.6V 2 Phase 1.0A 4 Draht für 3 Achse CNC

【42SHD4247】 424240mm Mikro-hybrides Schrittmotor NEMA 17 12.6V 2 Phase 1.0A 4 Draht für 3 Achse CNC

Markenbezeichnung:	Casun
Modellnummer:	42SHD4247-20
Moq:	1 Stk
Preis:	$3.14-$5
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Stiefengel:

1,8°

Haltemoment:

450mN.m

Aktuell:

0.6A

Motorlänge:

40mm

Welle:

Runde Länge der Wellen-20mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

12.6V Mikrohybrid-Schrittmotor

42SHD4247 Mikrohybrider Schrittmotor

4 Draht-Mikrohybrid-Schrittmotor

Produkt-Beschreibung

[42SHD4247]42×42×40mm Mikro-Hybrid-Schrittmotor NEMA 17 12,6V 2 Phasen 1,0A 4 Drähte für 3-Achsen-CNC

Produktübersicht

Die 42-mm-Hybrid-Schrittmotorenserie bietet ein hohes Haltemoment in verschiedenen Größen. Verwenden Sie sie mit einem Mikroschritttreiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Standardversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Kundenspezifische Dienstleistungen verfügbar
Auftragsfertigung akzeptiert
Verfügbar in ein- oder doppelwelligen Versionen
Professioneller Spezialist für Antriebslösungen
Seit 12 Jahren in China etabliert, über 800 Kunden bedient

Aussehen & Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	40 mm
Phasenanzahl	2 Phasen
Nennstrom	0,6 A
Haltemoment	450 mN.m
Widerstand	21 Ohm
Induktivität	46 mH
Rotorträgheit	57 g-cm²
Motorgewicht	0,3 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Verfügbare Untermodelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13 N.m	1,8°	20mm	D-Welle - 20mm	1,0A
42SHD4003	0,26 N.m	1,8°	34mm	D-Welle - 20mm	0,4A
42SHD0261	0,45 N.m	1,8°	40mm	D-Welle - 20mm	1,68A
42SHD4425	0,59 N.m	1,8°	48mm	D-Welle - 24mm	2,0A
42SHD4813	0,8 N.m	1,8°	60mm	D-Welle - 24mm	2,1A

Kundenspezifische Dienstleistungen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit Sonderanforderungen, Steckverbinder usw.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.

Angebot anfordern
