Schritt-Bewegungsnema 1.75V Casun hybride des Pfannkuchen-Schrittmotors 2 Phase

Schritt-Bewegungsnema 1.75V Casun hybride des Pfannkuchen-Schrittmotors 2 Phase

Markenbezeichnung:	Casun
Modellnummer:	46SHY4302-3A2L650
Moq:	1 Stk
Preis:	$20-$21.53
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Hybrider Schritt-Motor Casun

Schrittmotor des Pfannkuchen-1.75V

Phase des Pfannkuchen-Schrittmotors 2

Produkt-Beschreibung

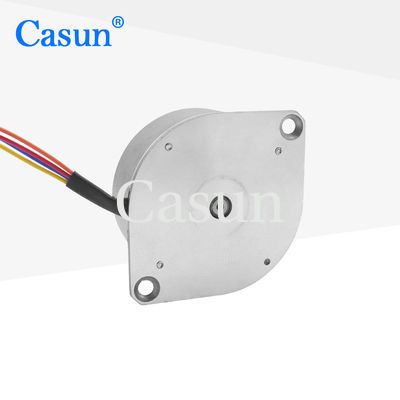

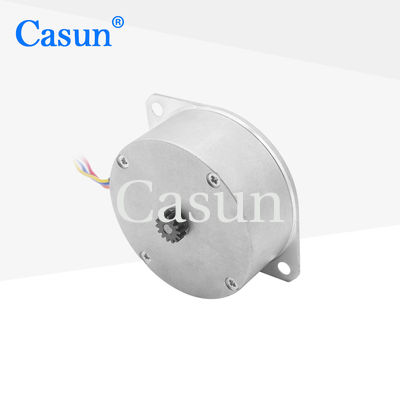

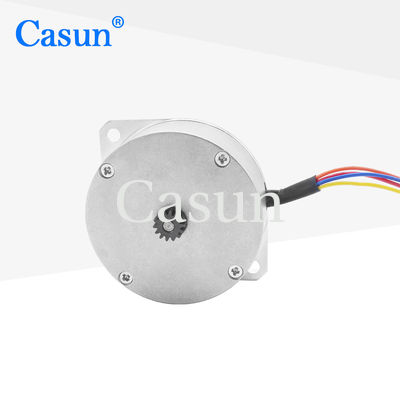

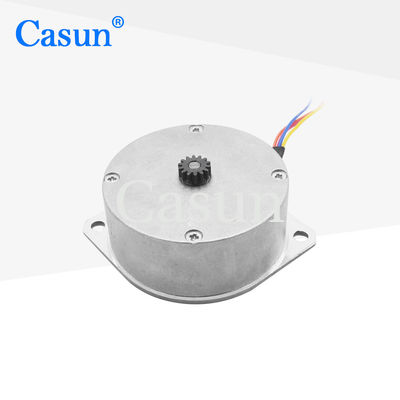

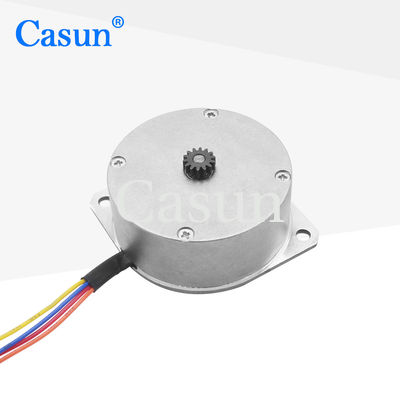

Casun Hybrid Schrittmotor Nema 1.75V Pancake Schrittmotor 2 Phasen

Die Hybrid-Schrittmotoren-Serie bietet ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie sie mit einem Mikroschritt-Treiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Standardversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Merkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion
Verfügbar in ein- oder doppelwelligen Versionen
CE und RoHS-zertifiziert
Kundenspezifische Anpassungen auf Anfrage

Abmessungen

Motordaten

Spezifikation	Wert
Schrittwinkel	1,8°
Rahmengröße	46mm
Anzahl der Phasen	2 Phasen
Nennstrom	2,0 Ampere
Haltemoment	170mN.m
Widerstand	0,85 Ohm
Induktivität	1,0mH
Rotor-Trägheit	18g-cm²
Motorgewicht	0,2kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Parameter	Spezifikation
Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Submodelle

Modell	Motorlänge	Strom	Haltemoment
P28SHD4611	9,5mm	0,5A	16mN.m
P28SHD4701	10,6mm	0,5A	20mN.m
P28SHD4750	13-15mm	0,5A	25mN.m
P28SHD4950	17,9mm	0,5A	35mN.m

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den kundenspezifischen Anpassungen gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Leitungen mit besonderen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle
