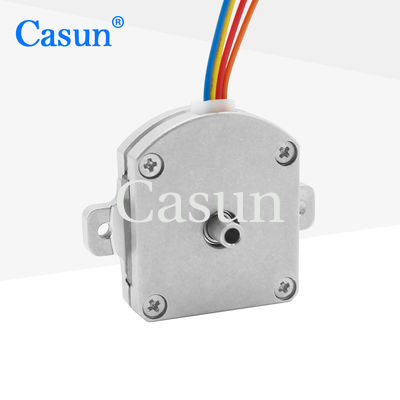

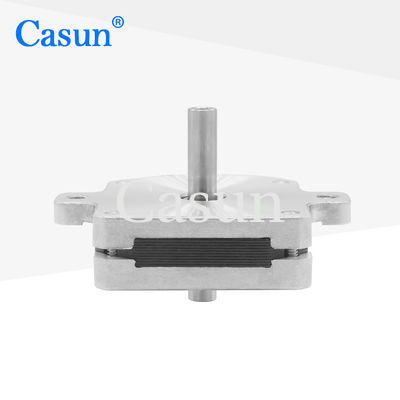

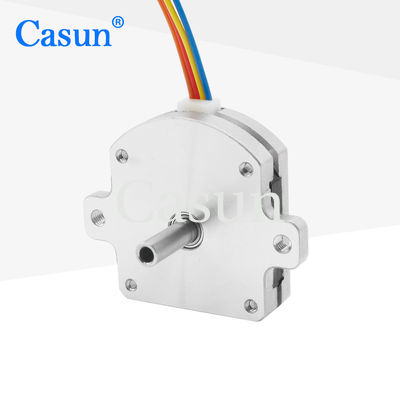

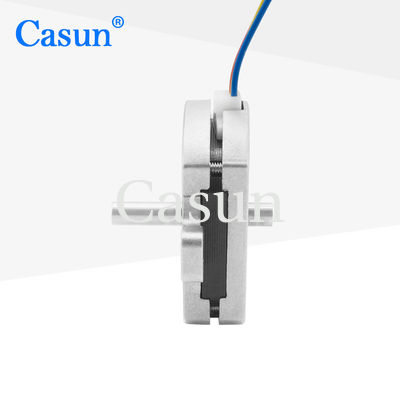

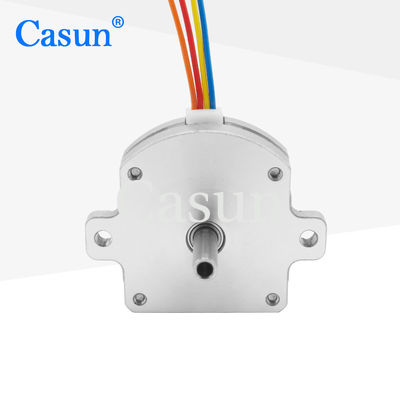

Flach 28mm P.M. Schrittmotor-lärmarmer Schrittmotor für Laserdrucker

Flach 28mm P.M. Schrittmotor-lärmarmer Schrittmotor für Laserdrucker

Markenbezeichnung:	Casun
Modellnummer:	P28SHD4611-12SK
Moq:	1 Stk
Preis:	$13.3-$13.8
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Flach 28mm P.M. Schrittmotor

Lärmarme Schrittmotor-Ebene

Laserdrucker PM Stepper Motor

Produkt-Beschreibung

Flacher PM-Schrittmotor 28mm Geräuscharmer Schrittmotor für Laserdrucker

Flacher Schrittmotor mit kleinem Volumen und geringem Geräuschpegel. 2-Phasen-, 1,8-Grad-, 28-mm-PM-Schrittmotor für Laserdrucker. Die Hybrid-Schrittmotor-Serie bietet ein starkes Haltemoment in verschiedenen Größen. Verwenden Sie ihn mit einem Mikroschritt-Treiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erzielen. Wählen Sie eine Standardversion oder fordern Sie Ihre eigene kundenspezifische Konfiguration an.

Merkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion
Verfügbar in ein- oder doppelwelligen Versionen
CE- und RoHS-zertifiziert
Kundenspezifische Anpassungen auf Anfrage

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	28mm
Phasenanzahl	2 Phasen
Nennstrom	0,5 Ampere
Haltemoment	16 mN.m
Widerstand	3,5 Ω
Induktivität	0,9 mH
Rotorträgheit	2 g-cm²
Motorgewicht	0,03 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Maximale Temperatur: 80°C maximal

Umgebungstemperatur: -20°C bis 50°C

Lagertemperatur: -20°C bis 100°C

Luftfeuchtigkeitsbereich: 85% oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130°C

Isolationswiderstand: 100M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 Minute

Submodelle

Modell	Motorlänge	Strom	Haltemoment
P28SHD4611	9,5 mm	0,5 A	16 mN.m
P28SHD4701	10,6 mm	0,5 A	20 mN.m
P28SHD4750	13-15 mm	0,5 A	25 mN.m
P28SHD4950	17,9 mm	0,5 A	35 mN.m

Kundenspezifische Motorlösungen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Anpassungen umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Optionen

Encoder

Bremse

Getriebe

Welle
