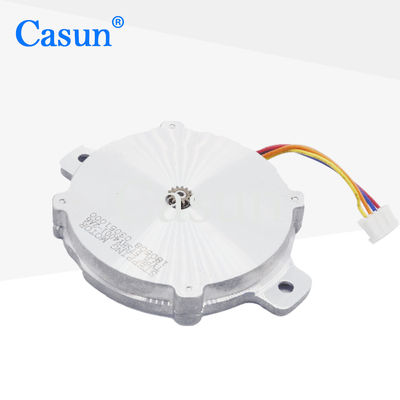

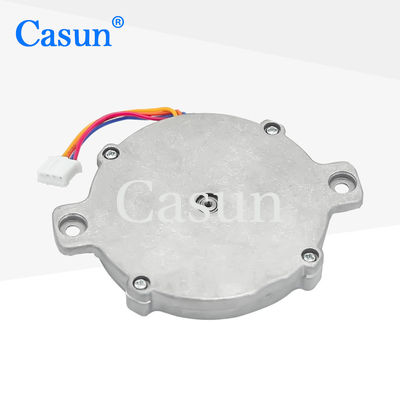

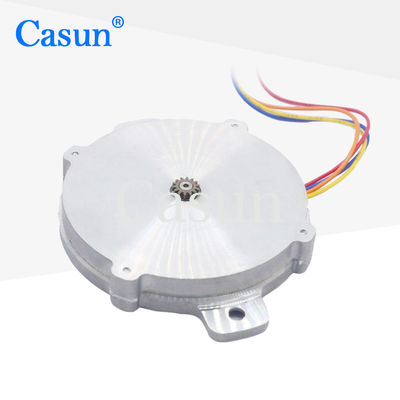

57mm Pfannkuchen-NEMA 23 Steppercctv-Runde 500V DC-Schrittmotor

57mm Pfannkuchen-NEMA 23 Steppercctv-Runde 500V DC-Schrittmotor

Markenbezeichnung:	Casun
Modellnummer:	57SHY4001-2A6
Moq:	1 Stk
Preis:	$12.3-13.8
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

Pfannkuchen-NEMA 23 Stepper

57mm Pfannkuchen-NEMA 23

Pfannkuchen 500V DC-Schrittmotor

Produkt-Beschreibung

NEMA23 57mm Pancake Cctv Motor Schrittmotor 1,8 Grad Rund 500 Vdc Schrittmotor

Die Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Hybride Schrittfahrzeugkonstruktion
Erhältlich in Ein- oder Doppelwellenversionen
CE- und RoHS-Genehmigung
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	57 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.8A
Haltemoment	60 mNm
Widerstand	3.5om
Induktivität	10,8 mH
Rotor Trägheit	15 g-cm2
Motorgewicht	75 g
Anzahl der Leads	4
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Drehmomentkurven

Untermodelle

Modell	Motorlänge	Strom	Haltemoment

P28SHD4611	9.5 mm	0.5A	16 mN.m

P28SHD4701	10.6 mm	0.5A	20 mN.m

P28SHD4750	13 bis 15 mm	0.5A	25mN.m

P28SHD4950	17.9 mm	0.5A	35 mN.m.

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:
Encoder. Bremse. Getriebe. Welle.

57mm Pfannkuchen-NEMA 23 Steppercctv-Runde 500V DC-Schrittmotor 1

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.

Umbauten:

Flacher Schrittmotor NEMA 23

Flaches Stepper Casun NEMA-23

Flacher Schrittmotor Casun drehmomentstark
