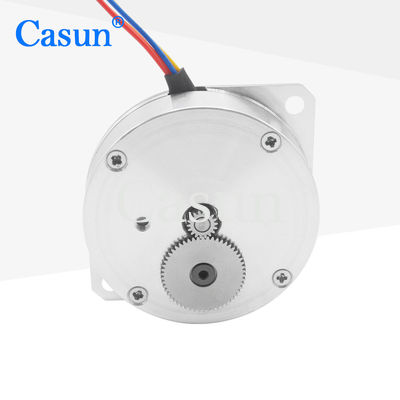

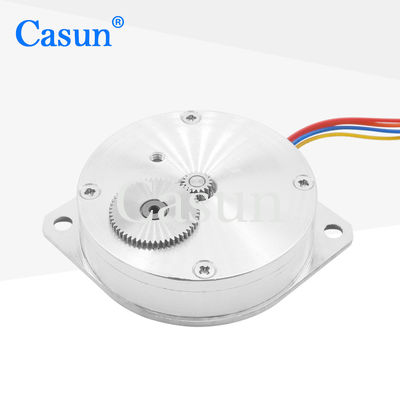

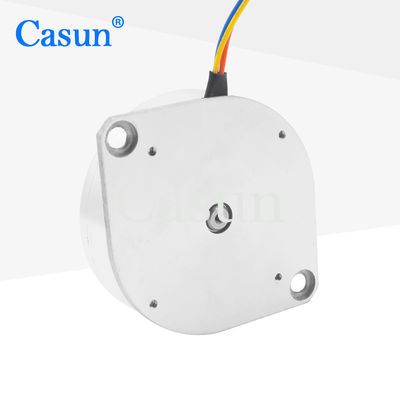

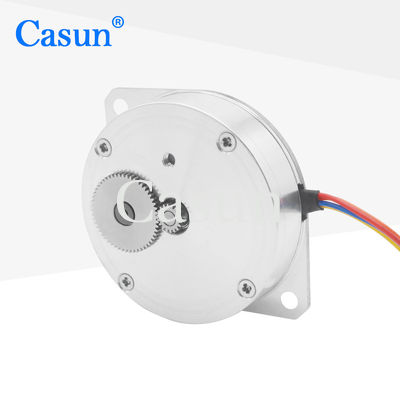

Flach von Schrittmotor Pfannkuchen-Schrittmotor-Hybridschrittmotor CER Zustimmung

Flach von Schrittmotor Pfannkuchen-Schrittmotor-Hybridschrittmotor CER Zustimmung

Markenbezeichnung:	Casun
Modellnummer:	46SHY4401-2A1
Moq:	1 Stk
Preis:	$13.8-15.38
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Motor:

flacher Motor

Haltemoment:

52mN.m

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Flachpfannkuchen-Schrittmotor

Pfannkuchen-hybrider Schrittmotor

CER Zustimmungs-Pfannkuchen-Schrittmotor

Produkt-Beschreibung

Flachmotor Schrittmotor - Hybrid-Schrittmotor mit CE-Zulassung

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren genauen Spezifikationen anpassen.

Kundenspezifische Inhalte umfassen einzigartige Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit spezifischen Anforderungen, Steckverbinder und mehr.

Sowohl bipolare als auch unipolare Versionen erhältlich
Schrittmotor Hybridkonstruktion
Erhältlich in ein- und doppelwelliger Ausführung
Kundenspezifische Anpassungen auf Anfrage sind CE- und RoHS-geprüft

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	46mm
Phasenanzahl	2 Phasen
Nennstrom	1,0 Ampere
Haltemoment	52 mN.m
Widerstand	2,5 Ohm
Induktivität	1,7 mH
Rotorträgheit	7 g-cm²
Motorgewicht	0,1 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 Minute

Submodelle

Modell	Motorlänge	Strom	Haltemoment
P28SHD4611	9,5 mm	0,5 A	16 mN.m
P28SHD4701	10,6 mm	0,5 A	20 mN.m
P28SHD4750	13-15 mm	0,5 A	25 mN.m
P28SHD4950	17,9 mm	0,5 A	35 mN.m

Anpassungsoptionen

Wenn unser Standardmotor Ihre Bedürfnisse nicht erfüllen kann, können wir den Motor nach Ihren Anforderungen anpassen.

Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit speziellen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
