Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROSH,ISO |
Modellnummer | 42SHD4269-22BH |

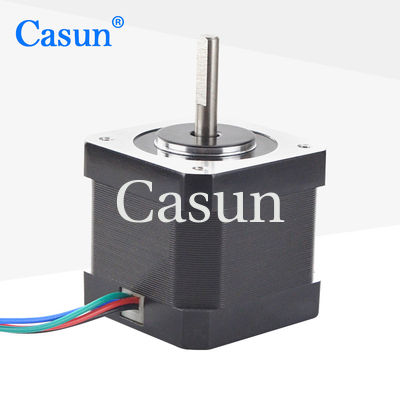

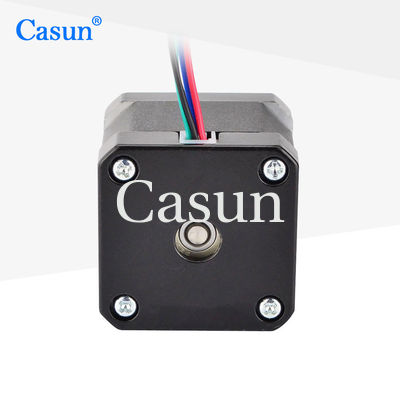

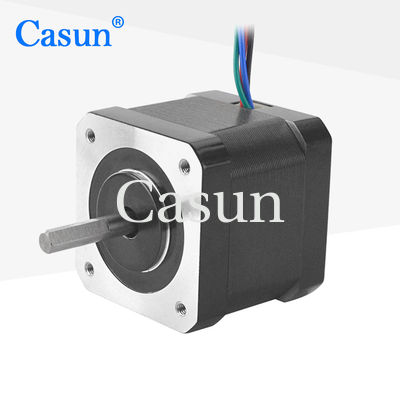

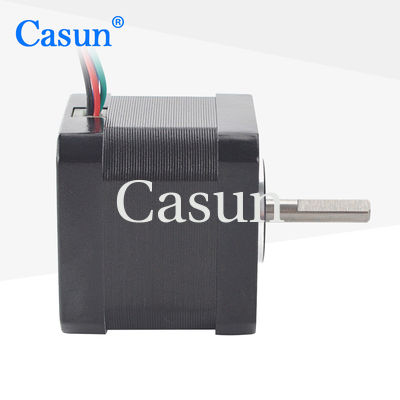

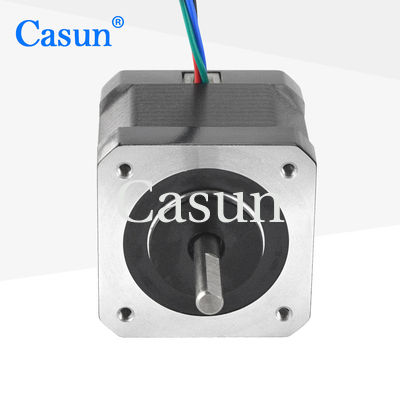

Der NEMA 17-Schrittmotor verfügt über ein hohes statisches Drehmoment und wird durch Laständerungen nicht beeinträchtigt.
Verwenden Sie einen Mikroschritttreiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erreichen.
Wählen Sie eine Basisversion oder fordern Sie Ihre eigene individuelle Konfiguration an.
Merkmale:
Schrittengel |
1,8° |
Rahmengröße |
40 mm |
Anzahl der Phasen |
2 Phase |
Nennstrom |
1,2 A |
Haltemoment |
450 mN.m |
Widerstand |
6,4 Ohm |
Induktivität |
9,0 mH |
Rotorträgheit |
57 g-cm² |
Motorgewicht |
0,3 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Maximale Temperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20: °C bis 100 °C
Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend
Magnetdrahtisolierung: Klasse B 130 °C
Isolationswiderstand: 100 M Ohm bei 500 VDC
Spannungsfestigkeit: 500 VDC für 1 Minute
Modell | Haltemoment | Schrittwinkel | Motorlänge | Art der Welle | Nennstrom |
42SHD4950 | 0,13 Nm | 1,8° | 20mm | D Schaft: 20 mm | 1,0A |
42SHD4003 | 0,26 Nm | 1,8° | 34mm | D Schaft: 20 mm | 0,4A |
42SHD0261 | 0,45 Nm | 1,8° | 40mm | D Schaft: 20 mm | 1,68A |
42SHD4425 | 0,59 Nm | 1,8° | 48mm | D Schaft: 24 mm | 2,0A |
42SHD4813 | 0,8 Nm | 1,8° | 60mm | D Schaft: 24 mm | 2.1A |
Herunterladen
Encoder |
Bremse |
Getriebe |
Welle |
