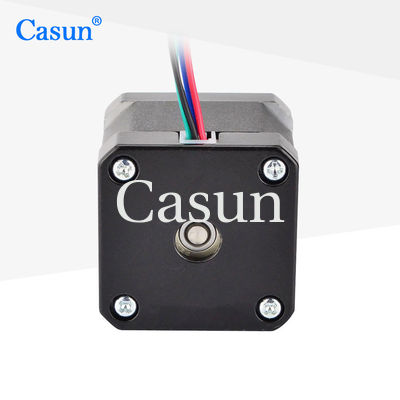

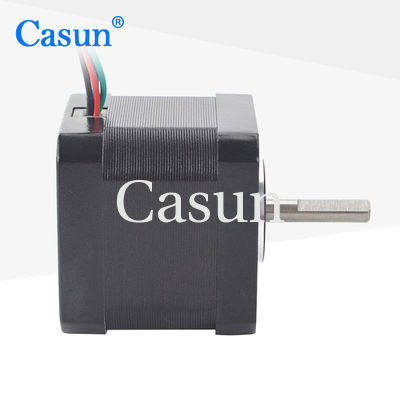

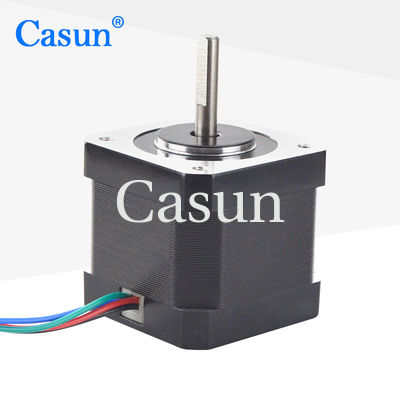

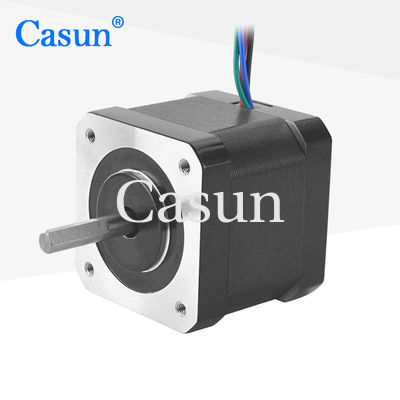

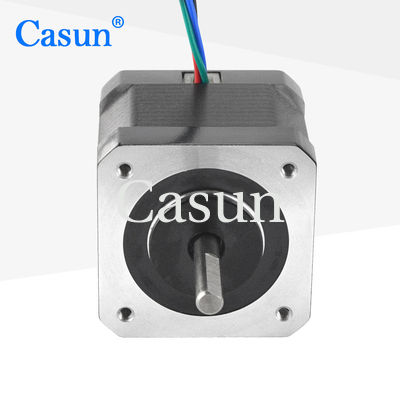

Der Schrittmotor NEMA 17 wird für Präzisionsanpassung und Positionierung eingesetzt, wie z. B. Druckkopfpositionierung, Laserkopfpositionierung für optische Scheibenantriebe usw.
Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
40 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
1.0 A |
Haltemoment |
400 mNm |
Widerstand |
12 Ohm |
Induktivität |
20 mH |
Rotor Trägheit |
57 g/cm2 |
Motorgewicht |
0.24 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
