Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

【42SHD4217】 2-phasiges NEMA 17 1,8 Drähte Körpers 4 Grads 1.0A 40mm zweipoliger Schrittmotor mit industrieller Automatisierung

Name

【42SHD4217】 2-phasiges NEMA 17 1,8 Drähte Körpers 4 Grads 1.0A 40mm zweipoliger Schrittmotor mit industrieller Automatisierung

Markenbezeichnung: Casun
Modellnummer: 42SHD4217-21BH
Moq: 1 Stk
Preis: $3.14-$5
Zahlungsbedingungen: D/a, t/t, l/c, d/p
Versorgungsfähigkeit: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
1,8°
Haltemoment:
380mN.m
Aktuell:
1.0A
Motorlänge:
40mm
Welle:
Flache Prägelänge der Wellen-21mm
Maßgeschneidert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

Industrielle Automatisierung Bipolar-Schrittmotor

,

1.0A Bipolar-Schrittmotor

,

4 Drähte Bipolar-Schrittmotor

Produkt-Beschreibung

Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.



Eigenschaften:

  • Hochdrehmoment und hohe Präzision

  • Akzeptieren Sie die Vertragsfertigung

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Berufliche Forschung und Entwicklung

  • Seit 12 Jahren in China und mehr als 800 Kunden bedient

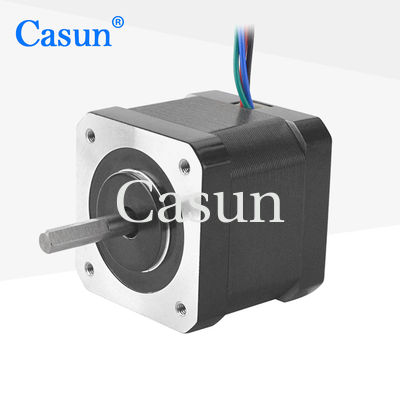

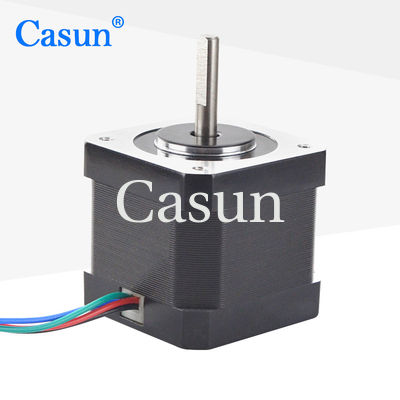

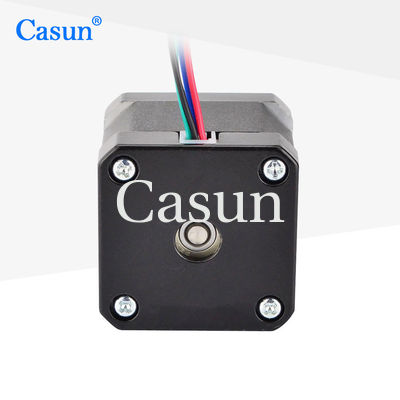

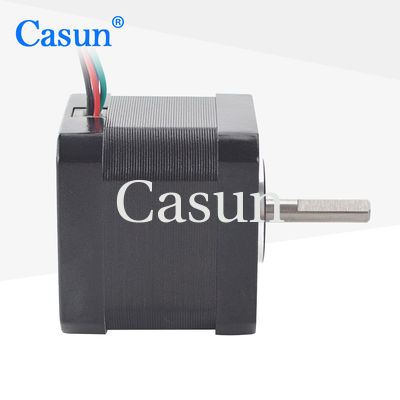

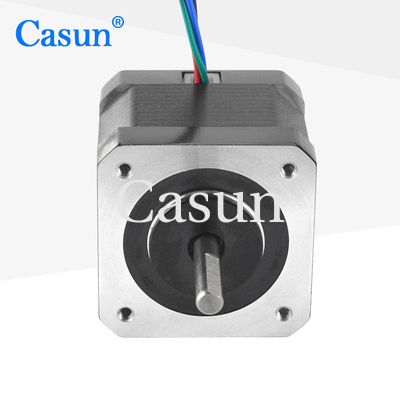

Aussehen

【42SHD4217】 2-phasiges NEMA 17 1,8 Drähte Körpers 4 Grads 1.0A 40mm zweipoliger Schrittmotor mit industrieller Automatisierung 0

Abmessungen

【42SHD4217】 2-phasiges NEMA 17 1,8 Drähte Körpers 4 Grads 1.0A 40mm zweipoliger Schrittmotor mit industrieller Automatisierung 1



Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

40 mm

Anzahl der Phasen

Phase 2

Nennstrom

1.0 A

Haltemoment

380 mNm

Widerstand

2.3 Ohm

Induktivität

50,0 mH

Rotor Trägheit

57 g/cm2

Motorgewicht

0.24 kg

Anzahl der Leads

4

Verbindung

Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm. D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht
【42SHD4217】 2-phasiges NEMA 17 1,8 Drähte Körpers 4 Grads 1.0A 40mm zweipoliger Schrittmotor mit industrieller Automatisierung 2 【42SHD4217】 2-phasiges NEMA 17 1,8 Drähte Körpers 4 Grads 1.0A 40mm zweipoliger Schrittmotor mit industrieller Automatisierung 3 【42SHD4217】 2-phasiges NEMA 17 1,8 Drähte Körpers 4 Grads 1.0A 40mm zweipoliger Schrittmotor mit industrieller Automatisierung 4 【42SHD4217】 2-phasiges NEMA 17 1,8 Drähte Körpers 4 Grads 1.0A 40mm zweipoliger Schrittmotor mit industrieller Automatisierung 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.



Umbauten:

2-phasiger zweipoliger Schrittmotor

Nema 6 Bipolar-Schrittmotor

Industrielle Automatisierung Bipolar-Schrittmotor
