Phase 【42SHD4002】 Casun 2 1,8 Körper des Grad NEMA 17 Schrittmotors 34mm mit ISO-CER-Bescheinigung

Name

Phase 【42SHD4002】 Casun 2 1,8 Körper des Grad NEMA 17 Schrittmotors 34mm mit ISO-CER-Bescheinigung

Markenbezeichnung: Casun
Modellnummer: 42SHD4002-24BH
Moq: 1 Stk
Preis: $3.14-$5
Zahlungsbedingungen: D/a, t/t, l/c, d/p
Versorgungsfähigkeit: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
1,8°
Haltemoment:
300mN.m
Aktuell:
0.55A
Motorlänge:
34MM
Welle:
Flache Prägelänge der Wellen-24mm
Maßgeschneidert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

34 mm Körper NEMA 17 Schrittmotor

,

2 Phase NEMA 17 Schrittmotor

Produkt-Beschreibung

Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Hybride Schrittfahrzeugkonstruktion

  • Erhältlich in Ein- oder Doppelwellenversionen

  • CE- und RoHS-Genehmigung

  • Anpassungen auf Anfrage

Aussehen

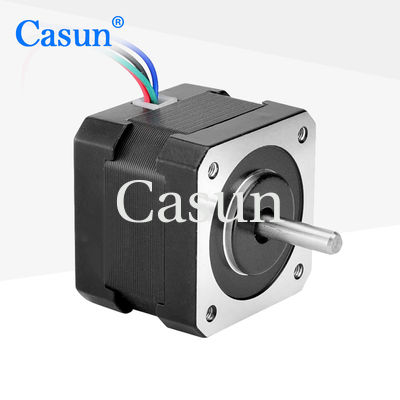

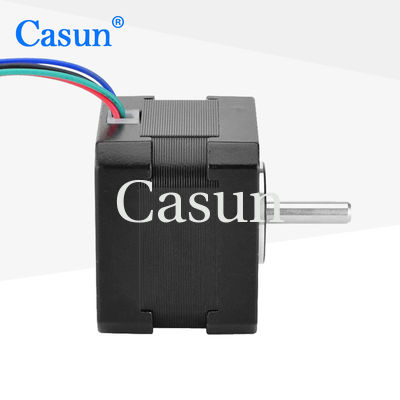

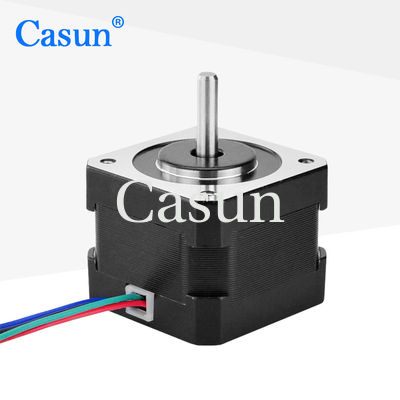

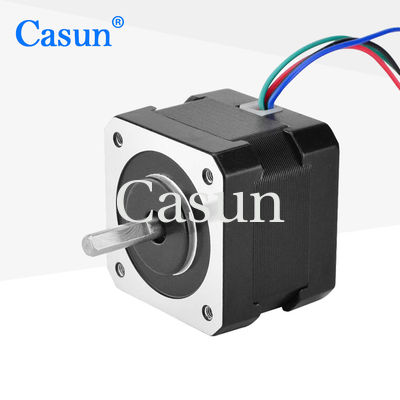

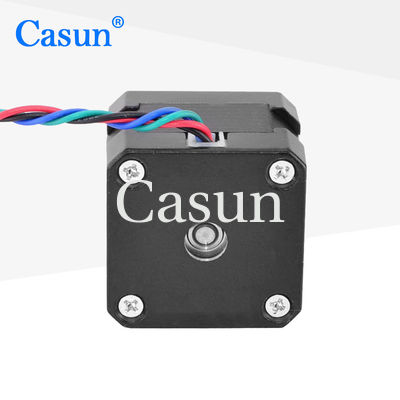

Phase 【42SHD4002】 Casun 2 1,8 Körper des Grad NEMA 17 Schrittmotors 34mm mit ISO-CER-Bescheinigung 0

Abmessungen

Phase 【42SHD4002】 Casun 2 1,8 Körper des Grad NEMA 17 Schrittmotors 34mm mit ISO-CER-Bescheinigung 1



Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

42 mm

Anzahl der Phasen

Phase 2

Nennstrom

0.55 A

Haltemoment

300 mNm

Widerstand

22 Ohm

Induktivität

28 mH

Rotor Trägheit

38 g/cm2

Motorgewicht

0.2 kg

Anzahl der Leads

4

Verbindung

Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm. D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht
Phase 【42SHD4002】 Casun 2 1,8 Körper des Grad NEMA 17 Schrittmotors 34mm mit ISO-CER-Bescheinigung 2 Phase 【42SHD4002】 Casun 2 1,8 Körper des Grad NEMA 17 Schrittmotors 34mm mit ISO-CER-Bescheinigung 3 Phase 【42SHD4002】 Casun 2 1,8 Körper des Grad NEMA 17 Schrittmotors 34mm mit ISO-CER-Bescheinigung 4 Phase 【42SHD4002】 Casun 2 1,8 Körper des Grad NEMA 17 Schrittmotors 34mm mit ISO-CER-Bescheinigung 5
