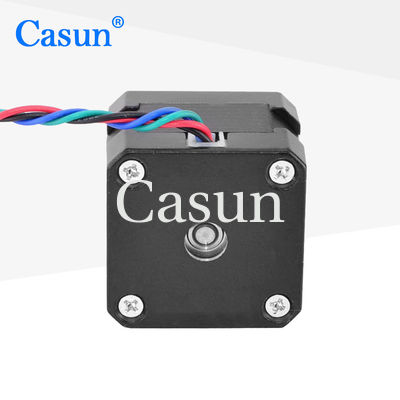

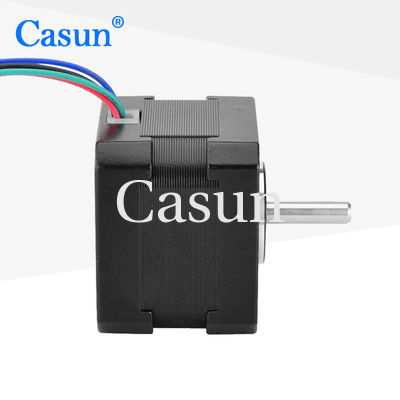

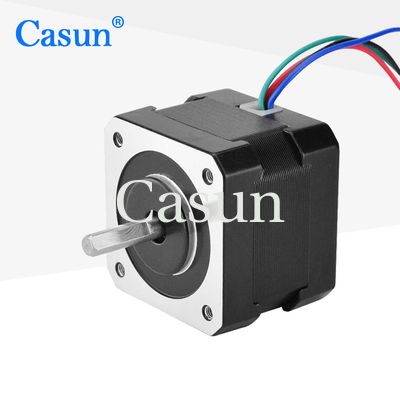

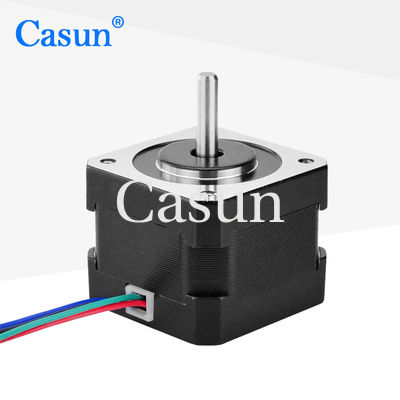

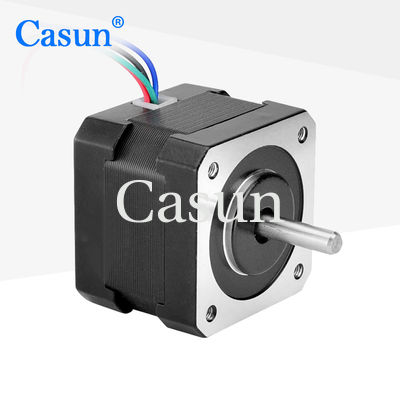

42x42x34mm 2 Phase 1.8 Grad Nema 17 Schrittmotor 12V Gleichstrom mit CE für Robot

42x42x34mm 2 Phase 1.8 Grad Nema 17 Schrittmotor 12V Gleichstrom mit CE für Robot

Markenbezeichnung:	Casun
Modellnummer:	42SHD4077-24BH
Moq:	1 Stk
Preis:	$3.14-$5
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Stiefengel:

1,8°

Haltemoment:

192mN.m

Aktuell:

0.24A

Motorlänge:

34MM

Welle:

Flache Prägelänge der Wellen-24mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

12 V Gleichstrom-NEMA 17 Schrittmotor

Produkt-Beschreibung

42x42x34mm 2-Phasen 1,8-Grad Nema 17 Schrittmotor 12V DC mit CE für Roboter

Der NEMA 17 Schrittmotor kann eine sehr präzise Bewegungssteuerung mit einer Schrittauflösung von bis zu Mikrometern bieten. Durch die Impulssignalsteuerung ist es einfach, komplexe Bewegungstrajektorien zu realisieren.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Jedes unserer Schrittmotormodelle ist für eine breite Palette von Anwendungen geeignet
Wir sind offen für verschiedene Lohnfertigungsoptionen
CE- und RoHS-zertifiziert
Sonderanfertigungen auf Anfrage

Aussehen

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	42 mm
Phasenanzahl	2 Phasen
Nennstrom	0,24 A
Haltemoment	192 mN.m
Widerstand	50 Ohm
Induktivität	55 mH
Rotorträgheit	38 g-cm²
Motorgewicht	0,2 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°
Maximale Temperatur: 80°C maximal
Umgebungstemperatur: -20°C bis 50°C
Lagertemperatur: -20°C bis 100°C
Luftfeuchtigkeitsbereich: 85% oder weniger, nicht kondensierend
Isolierung des Wickeldrahtes: Klasse B 130°C
Isolationswiderstand: 100M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min

Drehmomentkurven

Drehmomentkurvendaten auf Anfrage erhältlich.

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13 N.m	1,8°	20mm	D-Welle - 20mm	1,0A
42SHD4003	0,26 N.m	1,8°	34mm	D-Welle - 20mm	0,4A
42SHD0261	0,45 N.m	1,8°	40mm	D-Welle - 20mm	1,68A
42SHD4425	0,59 N.m	1,8°	48mm	D-Welle - 24mm	2,0A
42SHD4813	0,8 N.m	1,8°	60mm	D-Welle - 24mm	2,1A

Sonderanfertigungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Leitungen mit besonderen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche "Angebot anfordern" unten, um uns Ihre Anforderungen mitzuteilen.
