Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

Hybrid NEMA 17 Schrittmotor mit hohem Drehmoment 320mN.m 4 Leitungen mit CE ROHS

Name

Hybrid NEMA 17 Schrittmotor mit hohem Drehmoment 320mN.m 4 Leitungen mit CE ROHS

Markenbezeichnung: Casun
Modellnummer: 42SHD4079-24BH
Moq: 1pc
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
10,8°
Haltemoment:
320mN.m
Strom:
1,33A
Motorlänge:
34 mm
Schacht:
Flache Prägelänge der Wellen-24mm
angepasst:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14cm
Hervorheben:

4 Leitungen NEMA 17 Schrittmotor

,

CE ROHS NEMA 17 Schrittmotor

,

Hochdrehmoment NEMA 17 Schrittmotor

Produkt-Beschreibung

Die Präzisions-Positionierungsplattform von NEMA 17 in der elektronischen Fertigung, Halbleiterverarbeitung und optischer Ausrüstung

In Textilmaschinen zur Steuerung der Spannung von Garnen, der Zufuhr von Stoffen und der Positionierung von Scheren verwendet.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Wir bieten maßgeschneiderte Dienstleistungen an und begrüßen die auf Vertrag basierende Produktion

  • Unser Ingenieursteam wird innerhalb von 48 Stunden die optimale Lösung liefern.

  • CE- und RoHS-Genehmigung

  • Anpassungen auf Anfrage



Motorspezifikationen

Stiefengel

10,8 °

Rahmengröße

42 mm

Anzahl der Phasen

Phase 2

Nennstrom

1.33 A

Haltemoment

320 mNm

Widerstand

2.7 Ohm

Induktivität

4.2 mH

Rotor Trägheit

38 g/cm2

Motorgewicht

0.2 kg

Anzahl der Leads

4

Verbindung

Bipolar

Aussehen

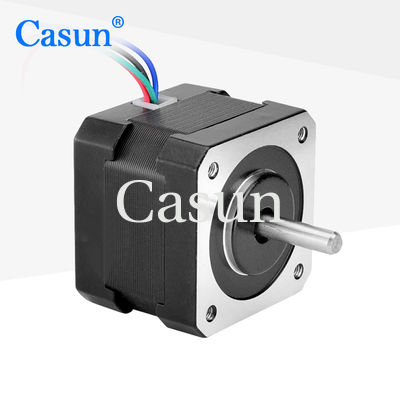

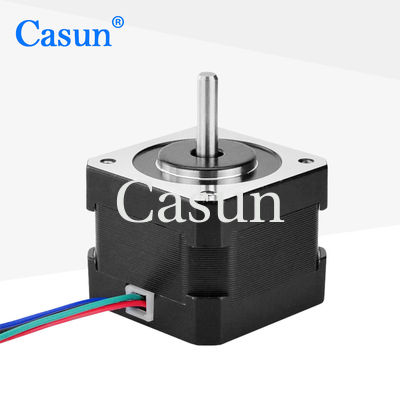

Hybrid NEMA 17 Schrittmotor mit hohem Drehmoment 320mN.m 4 Leitungen mit CE ROHS 0

Abmessungen

Hybrid NEMA 17 Schrittmotor mit hohem Drehmoment 320mN.m 4 Leitungen mit CE ROHS 1


Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht

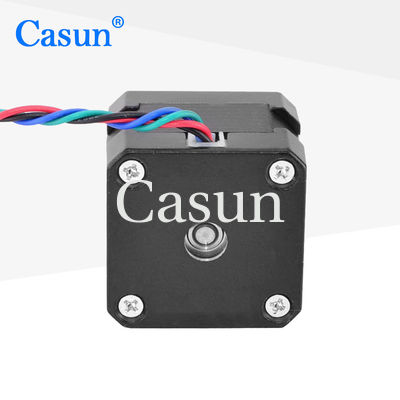

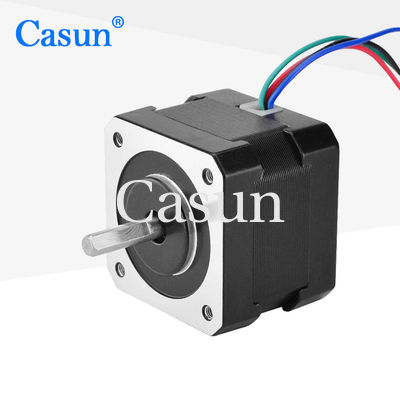

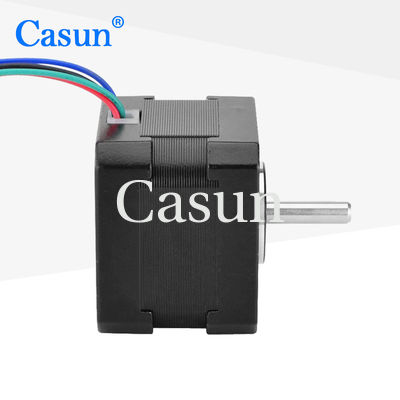

Hybrid NEMA 17 Schrittmotor mit hohem Drehmoment 320mN.m 4 Leitungen mit CE ROHS 2 Hybrid NEMA 17 Schrittmotor mit hohem Drehmoment 320mN.m 4 Leitungen mit CE ROHS 3 Hybrid NEMA 17 Schrittmotor mit hohem Drehmoment 320mN.m 4 Leitungen mit CE ROHS 4 Hybrid NEMA 17 Schrittmotor mit hohem Drehmoment 320mN.m 4 Leitungen mit CE ROHS 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.



Umbauten:

2 Phase Bipolar Stepper Motor

Nema 6 Bipolar Stepper Motor

4 Leitungen NEMA 17 Schrittmotor
