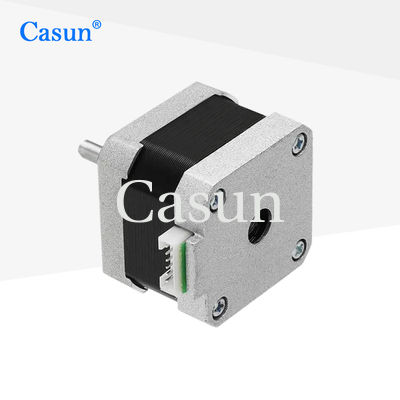

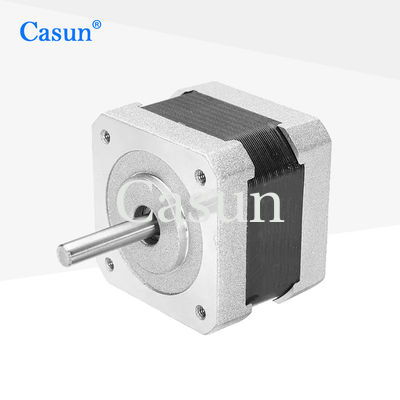

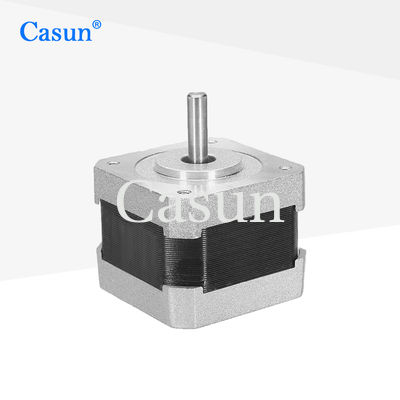

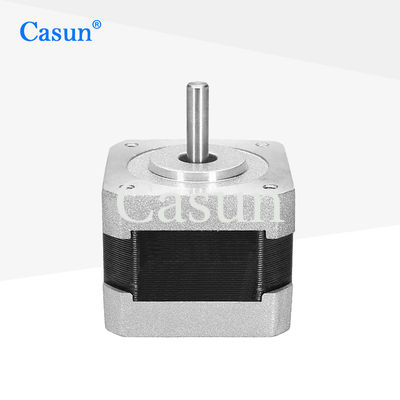

42x42x34mm 2 Phase 1.8 Grad Nema 17 Schrittmotor für Zeichnungsgeräte

42x42x34mm 2 Phase 1.8 Grad Nema 17 Schrittmotor für Zeichnungsgeräte

Markenbezeichnung:	Casun
Modellnummer:	42SHD0078-24
Moq:	1 Stk
Preis:	$3.14-$5
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Stiefengel:

1,8°

Haltemoment:

250mN.m

Aktuell:

0.35A

Motorlänge:

34MM

Welle:

Runde Länge der Wellen-20mm

Phase:

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

2-phasiger Schrittmotor NEMA 17

Zieherausrüstung Nema 17 Schrittmotor

Produkt-Beschreibung

42x42x34mm 2-Phasen 1,8-Grad Nema 17 Schrittmotor für Zeichengeräte

Der NEMA 17 Schrittmotor wird für lineare Gleittische verwendet, um präzise Bewegungen und Positionierungen von Werkstücken zu erzielen. Sie haben geringere Kosten, was sie in kostensensiblen Anwendungen sehr attraktiv macht.

Hauptmerkmale

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotorkonstruktion
Verfügbar in Einzel- oder Doppelwellenausführung
Jedes Schrittmotormodell ist an verschiedene Anwendungen anpassbar
Auftragsfertigungsdienste sind willkommen

Aussehen

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	42 mm
Phasenanzahl	2 Phasen
Nennstrom	0,35 A
Haltemoment	250 mN.m
Widerstand	34,3 Ohm
Induktivität	38 mH
Rotorträgheit	38 g-cm²
Motorgewicht	0,2 kg
Anzahl der Leitungen	4
Anschluss	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Maximale Temperatur: 80 °C maximal

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur: -20 °C bis 100 °C

Luftfeuchtigkeitsbereich: 85 % oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130 °C

Isolationswiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Wellentyp	Nennstrom
42SHD4950	0,13 N.m	1,8°	20 mm	D-Welle - 20 mm	1,0 A
42SHD4003	0,26 N.m	1,8°	34 mm	D-Welle - 20 mm	0,4 A
42SHD0261	0,45 N.m	1,8°	40 mm	D-Welle - 20 mm	1,68 A
42SHD4425	0,59 N.m	1,8°	48 mm	D-Welle - 24 mm	2,0 A
42SHD4813	0,8 N.m	1,8°	60 mm	D-Welle - 24 mm	2,1 A

Anpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren Wünschen anpassen. Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder usw.

Encoder

Bremse

Getriebe

Welle
