Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

【42SHD0001】 2-phasiges NEMA 17 1,8 26N.cm 0.4A 12V Grad DCs 34mm 4 Draht-zweipoliger Schrittmotor

Name

【42SHD0001】 2-phasiges NEMA 17 1,8 26N.cm 0.4A 12V Grad DCs 34mm 4 Draht-zweipoliger Schrittmotor

Markenbezeichnung: Casun
Modellnummer: 42SHD0001-24
Moq: 1 Stk
Preis: $3.14-$5
Zahlungsbedingungen: D/a, t/t, l/c, d/p
Versorgungsfähigkeit: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
1,8°
Haltemoment:
260mN.m
Aktuell:
0,4a
Motorlänge:
34MM
Welle:
Runde Länge der Wellen-24mm
Maßgeschneidert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

12 V Gleichstrom-NEMA 17 Schrittmotor

,

4 Drähte NEMA 17 Schrittmotor

,

2-phasiger Schrittmotor NEMA 17

Produkt-Beschreibung

Die 42mm Hybrid Stepper Motor Series bietet ein leistungsstarkes Drehmoment in verschiedenen Größen.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.

Wählen Sie eine Basisversion aus oder fordern Sie eine eigene konfigurierte Version an.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Hybride Schrittfahrzeugkonstruktion

  • Erhältlich in Ein- oder Doppelwellenversionen

  • CE- und RoHS-Genehmigung

  • Anpassungen auf Anfrage

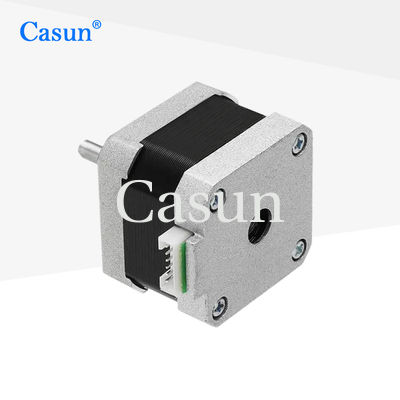

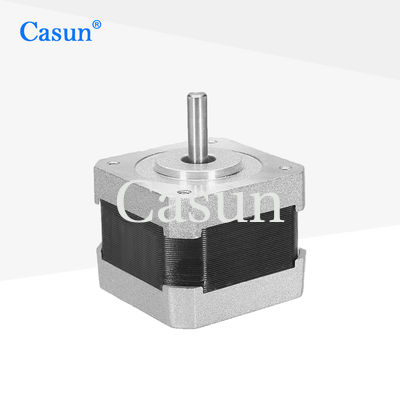

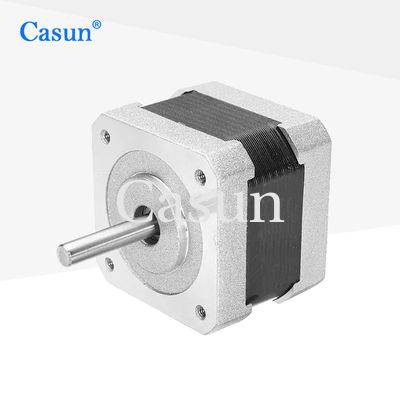

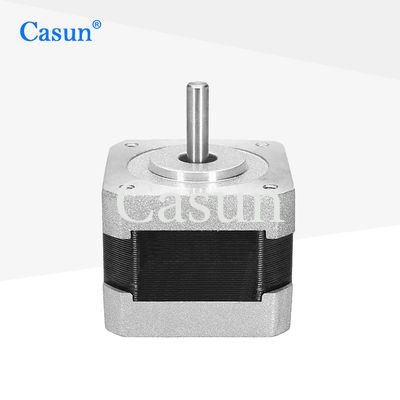

Aussehen

【42SHD0001】 2-phasiges NEMA 17 1,8 26N.cm 0.4A 12V Grad DCs 34mm 4 Draht-zweipoliger Schrittmotor 0

Abmessungen【42SHD0001】 2-phasiges NEMA 17 1,8 26N.cm 0.4A 12V Grad DCs 34mm 4 Draht-zweipoliger Schrittmotor 1



Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

42 mm

Anzahl der Phasen

Phase 2

Nennstrom

0.4 A

Haltemoment

260 mNm

Widerstand

30 Ohm

Induktivität

37 mH

Rotor Trägheit

38 g/cm2

Motorgewicht

0.2 kg

Anzahl der Leads

4

Verbindung

Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm. D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht
【42SHD0001】 2-phasiges NEMA 17 1,8 26N.cm 0.4A 12V Grad DCs 34mm 4 Draht-zweipoliger Schrittmotor 2 【42SHD0001】 2-phasiges NEMA 17 1,8 26N.cm 0.4A 12V Grad DCs 34mm 4 Draht-zweipoliger Schrittmotor 3 【42SHD0001】 2-phasiges NEMA 17 1,8 26N.cm 0.4A 12V Grad DCs 34mm 4 Draht-zweipoliger Schrittmotor 4 【42SHD0001】 2-phasiges NEMA 17 1,8 26N.cm 0.4A 12V Grad DCs 34mm 4 Draht-zweipoliger Schrittmotor 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.



Umbauten:

2-phasiger zweipoliger Schrittmotor

Nema 6 Bipolar-Schrittmotor

12 V Gleichstrom-NEMA 17 Schrittmotor
