Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

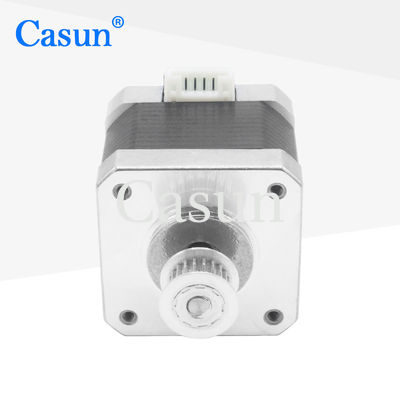

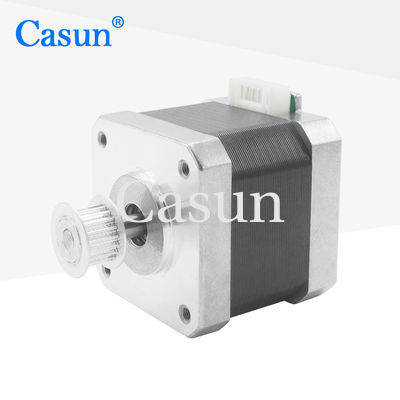

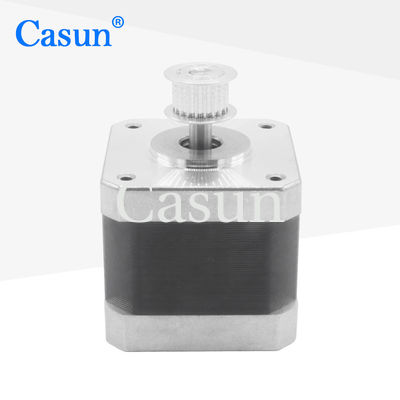

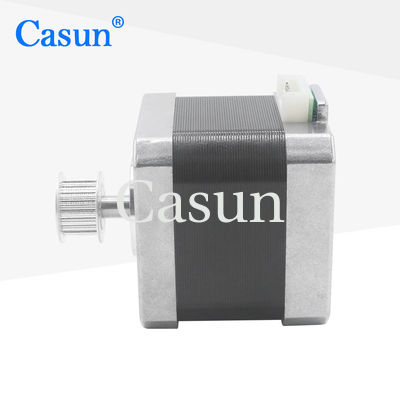

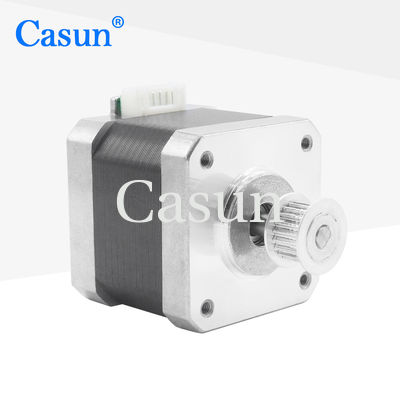

【42SHD0229】 42x42x40mm hybrider Schrittmotor NEMA 17 mit Gang 0.38Nm für XYZ-Achse 3D Drucker

Name

【42SHD0229】 42x42x40mm hybrider Schrittmotor NEMA 17 mit Gang 0.38Nm für XYZ-Achse 3D Drucker

Markenbezeichnung: Casun
Modellnummer: 42SHD0229-18A
Moq: 1pc
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Schrittengel:
1.8°
Haltemoment:
360mN.m
gegenwärtig:
1.68A
Bewegungslänge:
40mm
Welle:
Runde Länge der Wellen-18mm
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 36x29x14cm
Hervorheben:

42SHD0229 NEMA 17 Hybrid-Schrittmotor

,

0.38Nm NEMA 17 Hybrid-Schrittmotor

Produkt-Beschreibung

Die 42mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.

Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.

Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.



Eigenschaften:

  • Zweipolige oder Einpolversionen verfügbar

  • Hybrider Stepperbau

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • CER und RoHS genehmigten

  • Kundenbezogenheiten auf Anfrage

Auftritt

【42SHD0229】 42x42x40mm hybrider Schrittmotor NEMA 17 mit Gang 0.38Nm für XYZ-Achse 3D Drucker 0

Maße



【42SHD0229】 42x42x40mm hybrider Schrittmotor NEMA 17 mit Gang 0.38Nm für XYZ-Achse 3D Drucker 1

















Bewegungsspezifikationen



Schritt-Engel

° 1,8

Fram-Größe

42 Millimeter

Zahl der Phase

2-phasig

Nennstrom

A 1,68

Haltemoment

360 mN.m

Widerstand

1,65 Ohm

Induktanz

3,2 mH

Rotor-Trägheit

² 57 Gcm

Bewegungsgewicht

0,24 Kilogramm

Zahl von Führungen

4

Verbindung

Zweipolig

Funktionierende Spezifikationen

Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute







Drehmoment-Kurven















Submodelle

Modell Haltemoment Schritt-Winkel Bewegungslänge Art der Welle Nennstrom
42SHD4950 0.13N.m 1.8° 20mm D Shaft-20mm 1.0A
42SHD4003 0.26N.m 1.8° 34mm D Shaft-20mm 0.4A
42SHD0261 0.45N.m 1.8° 40mm D Shaft-20mm 1.68A
42SHD4425 0.59N.m 1.8° 48mm D Shaft-24mm 2.0A
42SHD4813 0.8N.m 1.8° 60mm D Shaft-24mm 2.1A





Download

Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:

Kodierer

Bremse

Getriebe

Welle
【42SHD0229】 42x42x40mm hybrider Schrittmotor NEMA 17 mit Gang 0.38Nm für XYZ-Achse 3D Drucker 2 【42SHD0229】 42x42x40mm hybrider Schrittmotor NEMA 17 mit Gang 0.38Nm für XYZ-Achse 3D Drucker 3 【42SHD0229】 42x42x40mm hybrider Schrittmotor NEMA 17 mit Gang 0.38Nm für XYZ-Achse 3D Drucker 4 【42SHD0229】 42x42x40mm hybrider Schrittmotor NEMA 17 mit Gang 0.38Nm für XYZ-Achse 3D Drucker 5



Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.



Umbauten:

2 Phase Bipolar Stepper Motor

Nema 6 Bipolar Stepper Motor

42SHD0229 NEMA 17 Hybrid-Schrittmotor
