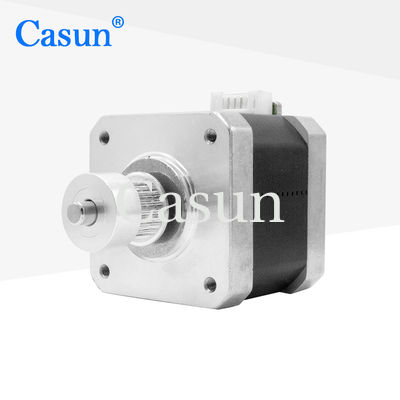

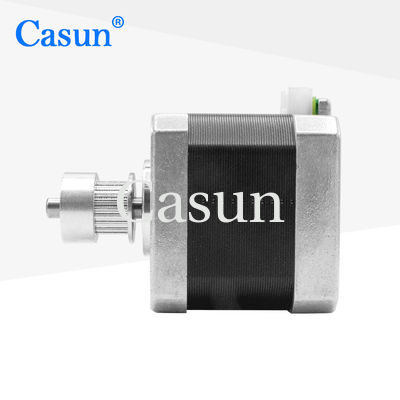

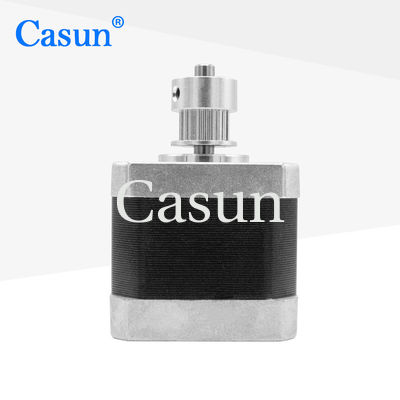

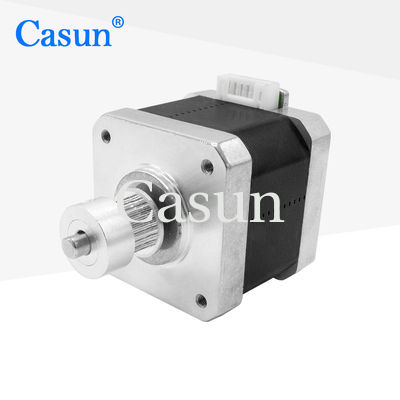

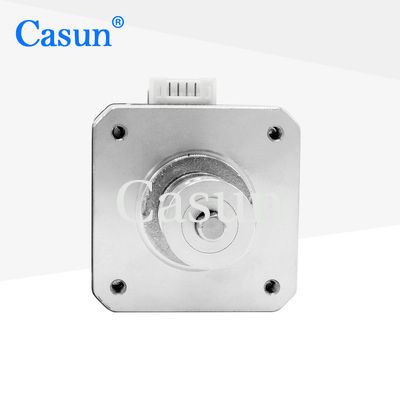

Der Schrittmotor NEMA 17 dient zur präzisen Steuerung der Position des Schneidwerkzeugs oder Schneidkopfes und ermöglicht so ein präzises Schnitzen und Schneiden.
Es gibt komplexe mechanische Umwandlungskomponenten mit geringer Ausfallrate, einfacher Wartung und langer Lebensdauer.
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
40 mm |
Anzahl der Phasen |
Phase 2 |
Nennstrom |
1.5 A |
Haltemoment |
400 mNm |
Widerstand |
2.2 Ohm |
Induktivität |
50,0 mH |
Rotor Trägheit |
57 g/cm2 |
Motorgewicht |
0.24 kg |
Anzahl der Leads |
4 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
