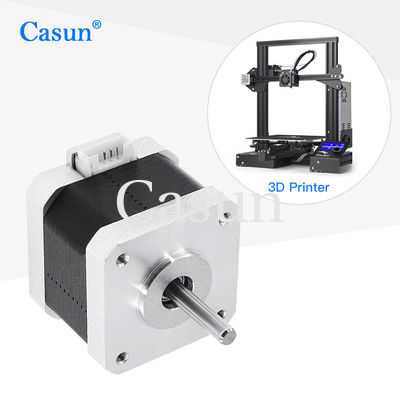

1.8 Stufe 2 Phase 12V 350mN.m DC NEMA 17 Hybrid-Schrittmotor CNC-Roboter

1.8 Stufe 2 Phase 12V 350mN.m DC NEMA 17 Hybrid-Schrittmotor CNC-Roboter

Markenbezeichnung: Casun
Modellnummer: 42SHD0207-24
Moq: 1pc
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
10,8°
Haltemoment:
350mN.m
Strom:
0.4A
Motorlänge:
40 mm
Schacht:
Runde Länge der Wellen-24mm
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 36x29x14cm
Hervorheben:

12V NEMA 17 Hybrid-Schrittmotor

Produkt-Beschreibung

Im Vergleich zu anderen Motorten haben die NEMA 17-Schrittmotoren einen geringeren Stromverbrauch.

Präzisions-Positionierungsplattform in der elektronischen Fertigung, Halbleiterverarbeitung und optischer Ausrüstung.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Hybride Schrittfahrzeugkonstruktion

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Genießen Sie eine zehnjährige Garantie und kaufen Sie mit Vertrauen

  • Unsere Ingenieure werden sich innerhalb von 48 Stunden melden, um die beste Lösung zu finden.

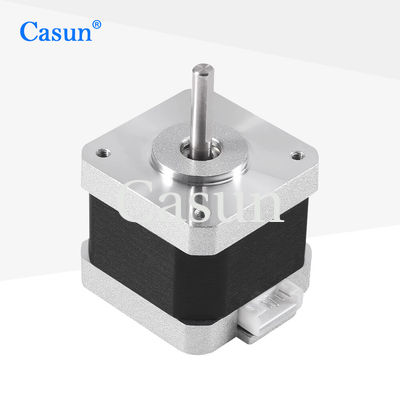

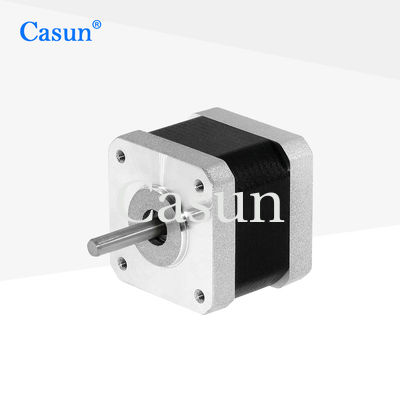

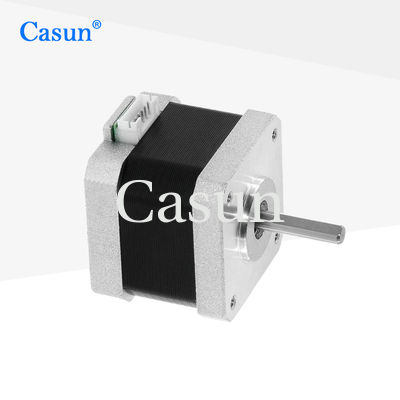

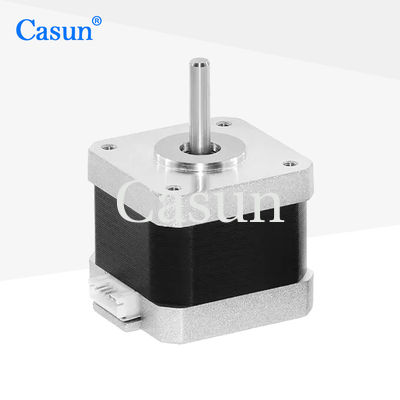

Aussehen

1.8 Stufe 2 Phase 12V 350mN.m DC NEMA 17 Hybrid-Schrittmotor CNC-Roboter 0

Abmessungen

1.8 Stufe 2 Phase 12V 350mN.m DC NEMA 17 Hybrid-Schrittmotor CNC-Roboter 1



Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

40 mm

Anzahl der Phasen

Phase 2

Nennstrom

0.4 A

Haltemoment

350 mNm

Widerstand

30 Ohm

Induktivität

32 mH

Rotor Trägheit

57 g/cm2

Motorgewicht

0.24 kg

Anzahl der Leads

4

Verbindung

Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht

1.8 Stufe 2 Phase 12V 350mN.m DC NEMA 17 Hybrid-Schrittmotor CNC-Roboter 2 1.8 Stufe 2 Phase 12V 350mN.m DC NEMA 17 Hybrid-Schrittmotor CNC-Roboter 3 1.8 Stufe 2 Phase 12V 350mN.m DC NEMA 17 Hybrid-Schrittmotor CNC-Roboter 4 1.8 Stufe 2 Phase 12V 350mN.m DC NEMA 17 Hybrid-Schrittmotor CNC-Roboter 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
