Hybrid-Schrittmotor
Created with Pixso.

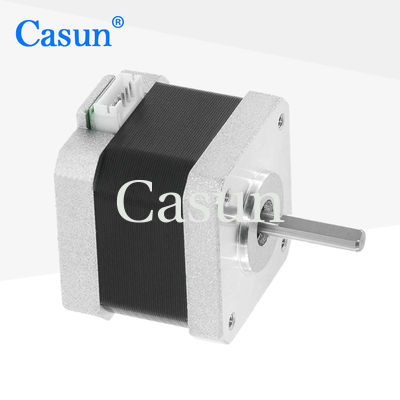

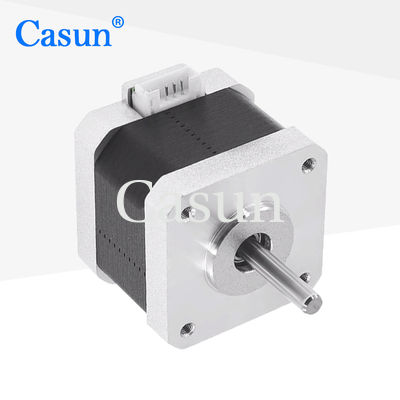

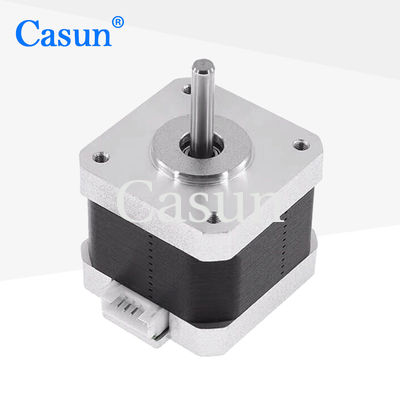

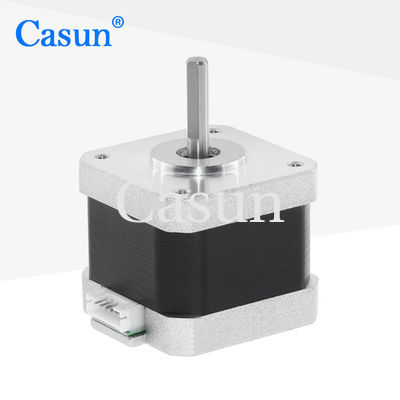

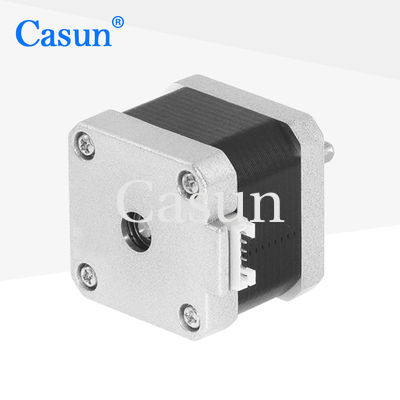

KÖRPER 1.5A 【42SHD0287】 NEMA 17 ZWEIPHASEN-1.8° 42 SCHRITTMOTOR-40MM CNC

KÖRPER 1.5A 【42SHD0287】 NEMA 17 ZWEIPHASEN-1.8° 42 SCHRITTMOTOR-40MM CNC

Markenbezeichnung: Casun
Modellnummer: 42SHD0287-24B
Moq: 1pc
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
10,8°
Haltemoment:
450mN.m
Strom:
1.5a
Motorlänge:
40 mm
Schacht:
Flache Prägelänge der Wellen-24mm
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 36x29x14cm
Hervorheben:

Schrittmotor 40mm NEMA 17

,

Schrittmotor 40mm NEMA 17

,

1.8° NEMA 17 Schrittmotor

Produkt-Beschreibung

Die Konstruktion des 42mm-Schrittmotors ist einfach und die Benutzer können ihn leicht bedienen und warten.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Maßgeschneiderte Dienstleistungsoptionen

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Wir sind seit 12 Jahren in China tätig und haben mehr als 800 Kunden bedient.

  • Anpassungen auf Anfrage

Aussehen

KÖRPER 1.5A 【42SHD0287】 NEMA 17 ZWEIPHASEN-1.8° 42 SCHRITTMOTOR-40MM CNC 0

Abmessungen

KÖRPER 1.5A 【42SHD0287】 NEMA 17 ZWEIPHASEN-1.8° 42 SCHRITTMOTOR-40MM CNC 1



Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

42 mm

Anzahl der Phasen

Phase 2

Nennstrom

1.5 A

Haltemoment

450 mNm

Widerstand

2.3 Ohm

Induktivität

4.4 mH

Rotor Trägheit

57 g/cm2

Motorgewicht

0.24 kg

Anzahl der Leads

4

Verbindung

Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht

KÖRPER 1.5A 【42SHD0287】 NEMA 17 ZWEIPHASEN-1.8° 42 SCHRITTMOTOR-40MM CNC 2 KÖRPER 1.5A 【42SHD0287】 NEMA 17 ZWEIPHASEN-1.8° 42 SCHRITTMOTOR-40MM CNC 3 KÖRPER 1.5A 【42SHD0287】 NEMA 17 ZWEIPHASEN-1.8° 42 SCHRITTMOTOR-40MM CNC 4 KÖRPER 1.5A 【42SHD0287】 NEMA 17 ZWEIPHASEN-1.8° 42 SCHRITTMOTOR-40MM CNC 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
