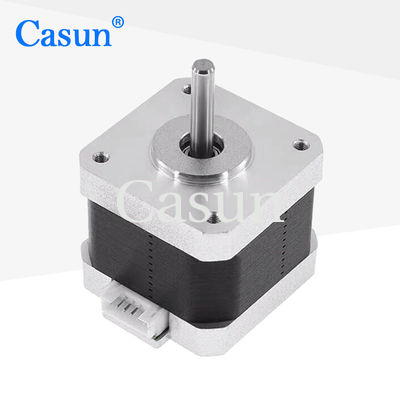

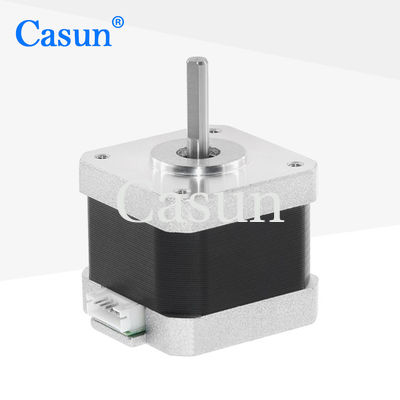

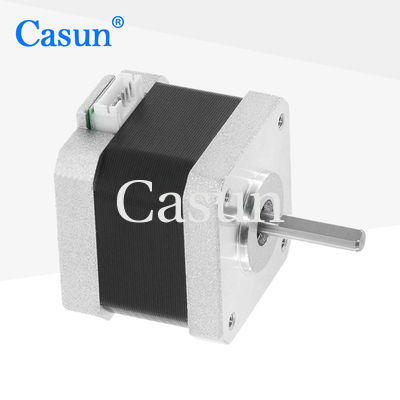

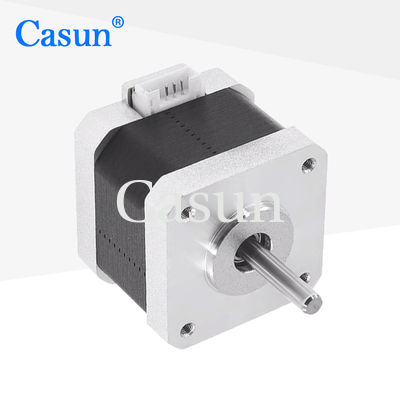

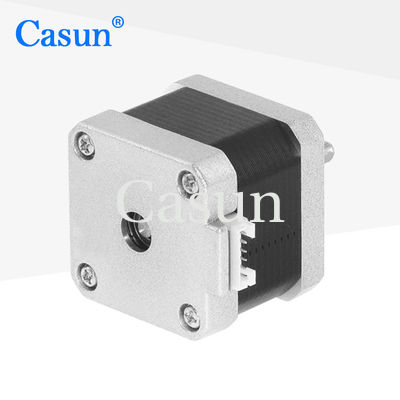

NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker
  • NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker
  • NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker
  • NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker
  • NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker
  • NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker
NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker

NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker

Herkunftsort China
Markenname Casun
Zertifizierung CE,ROSH,ISO
Modellnummer 42SHD0285-24B
Produkt-Details
Stiefengel:
10,8°
Haltemoment:
360mN.m
Strom:
1.68A
Motorlänge:
40 mm
Schacht:
Flache Prägelänge der Wellen-24mm
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge
1pc
Preis
$3.14-$5
Verpackung Informationen
Karton: 36x29x14cm
Lieferzeit
7-15 TAGE
Zahlungsbedingungen
D/A, T/T, L/C, D/P
Versorgungsmaterial-Fähigkeit
40000+PCS+Month
Produkt-Beschreibung

Der Schrittmotor NEMA 17 ist mit verschiedenen Steuerungen und Treibern kompatibel und kann leicht in bestehende Automatisierungslösungen integriert werden.

Präzisions-Positionierungsplattformen in der elektronischen Fertigung, Halbleiterverarbeitung und optischer Ausrüstung.



Eigenschaften:

  • Hybride Schrittfahrzeugkonstruktion

  • Mit einer 10-jährigen Garantie für den sicheren Kauf

  • Erhältlich in Ein- oder Doppelwellenversionen

  • CE- und RoHS-Genehmigung

  • Vertragsbasierte Produktionsdienstleistungen sind willkommen

Aussehen

NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker 0

Abmessungen

NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker 1



Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

42 mm

Anzahl der Phasen

Phase 2

Nennstrom

0.4 A

Haltemoment

400 mNm

Widerstand

30 Ohm

Induktivität

60 mH

Rotor Trägheit

57 g/cm2

Motorgewicht

0.24 kg

Anzahl der Leads

4

Verbindung

Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Bleidrähte mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht
NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker 2 NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker 3 NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker 4 NEMA 17 Zwei-Phasen 1,8° 42 Schrittmotor 40mm Körper 0,4A 3D-Drucker 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
