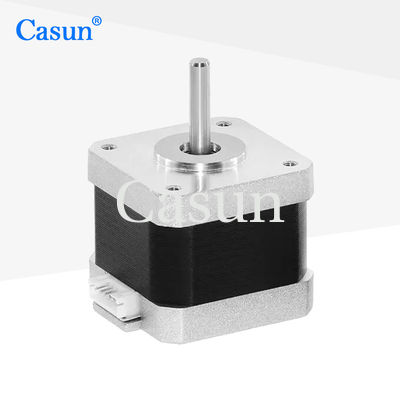

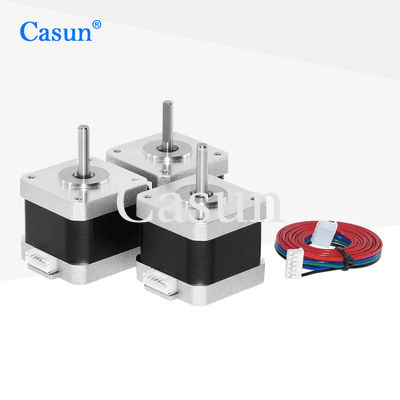

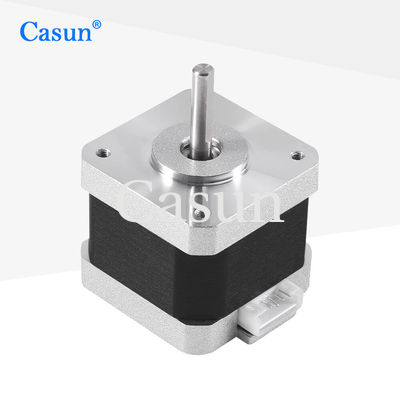

Die Konstruktion von 42 mm Schrittmotoren ermöglicht es, sie in verschiedenen Konfigurationen zu verwenden.
Schnelle Reaktion auf Änderungen der Eingangssignale, schnelle Start-, Stopp- und Umkehroperationen.
Eigenschaften:
Stiefengel |
10,8 ° |
Rahmengröße |
40 mm |
Anzahl der Phasen |
Phase 4 |
Nennstrom |
1.2 A |
Haltemoment |
300 mNm |
Widerstand |
3.2 Ohm |
Induktivität |
30,0 mH |
Rotor Trägheit |
57 g/cm2 |
Motorgewicht |
0.24 kg |
Anzahl der Leads |
6 |
Verbindung |
Bipolar |
Schrittwinkel: 1,8°
Höchsttemperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20 °C bis 100 °C
Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend
Magnetdraht Isolierung:Klasse B 130°C
Isolierwiderstand: 100 M Ohm bei 500 VDC
Dielektrische Festigkeit: 500 VDC für 1 min
Modell | Haltemoment | Schrittwinkel | Motorlänge | Typ der Welle | Nennstrom |
42SHD4950 | 0.13 N.m. | 10,8° | 20 mm | D Welle 20 mm | 1.0A |
42SHD4003 | 0.26N.m. | 10,8° | 34 mm | D Welle 20 mm | 0.4A |
42SHD0261 | 0.45 N.m. | 10,8° | 40 mm | D Welle 20 mm | 1.68A |
42SHD4425 | 0.59 N.m. | 10,8° | 48 mm | D Welle 24 mm | 2.0A |
42SHD4813 | 00,8 N.m. | 10,8° | 60 mm | D Welle 24 mm | 2.1A |
