Hybrid-Schrittmotor
Created with Pixso.

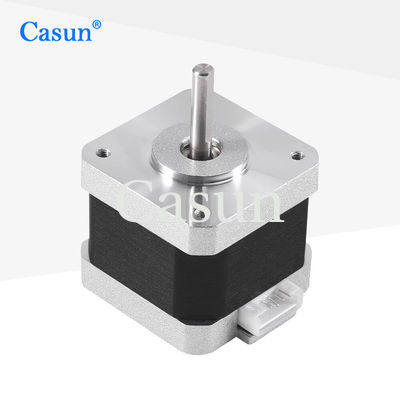

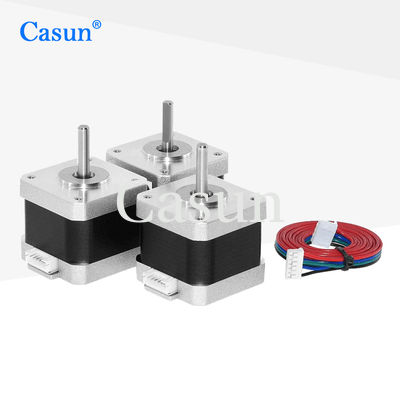

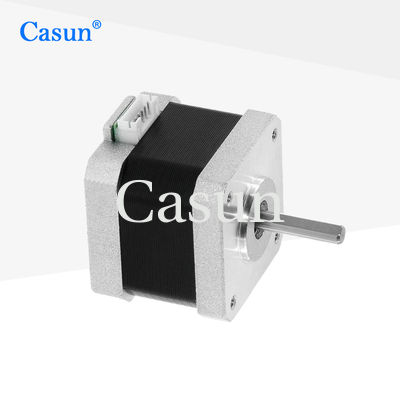

Steppmotor 1.8° 2 PHASE NEMA 17 42X42X40mm 450mN.m

Steppmotor 1.8° 2 PHASE NEMA 17 42X42X40mm 450mN.m

Markenbezeichnung: Casun
Modellnummer: 42SHD0217-24
Moq: 1Stk
Preis: $3.14-$5
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Versorgungsfähigkeit: 40000+PCS+Month
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
10,8°
Haltemoment:
400mN.m
Strom:
1.5A
Motorlänge:
40 mm
Schacht:
Runde Länge der Wellen-24mm
Customized:
The motor can be designed &manufactured with customized request.
Verpackung Informationen:
Karton: 36x29x14cm
Hervorheben:

2-phasiger Schrittmotor NEMA 17

Produkt-Beschreibung

NEMA 17 Schrittmotoren haben in der Regel niedrigere Kosten, was sie in kostensensitiven Anwendungen sehr attraktiv macht.

Verwendung mit einem Mikroschritttreiber zur Verringerung der Vibration und zur Erzielung einer höheren Schrittlösung.



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Wir bieten maßgeschneiderte Dienstleistungen an und begrüßen die auf Vertrag basierende Produktion

  • Händler werden gesucht.

  • CE- und RoHS-Genehmigung

  • Anpassungen auf Anfrage

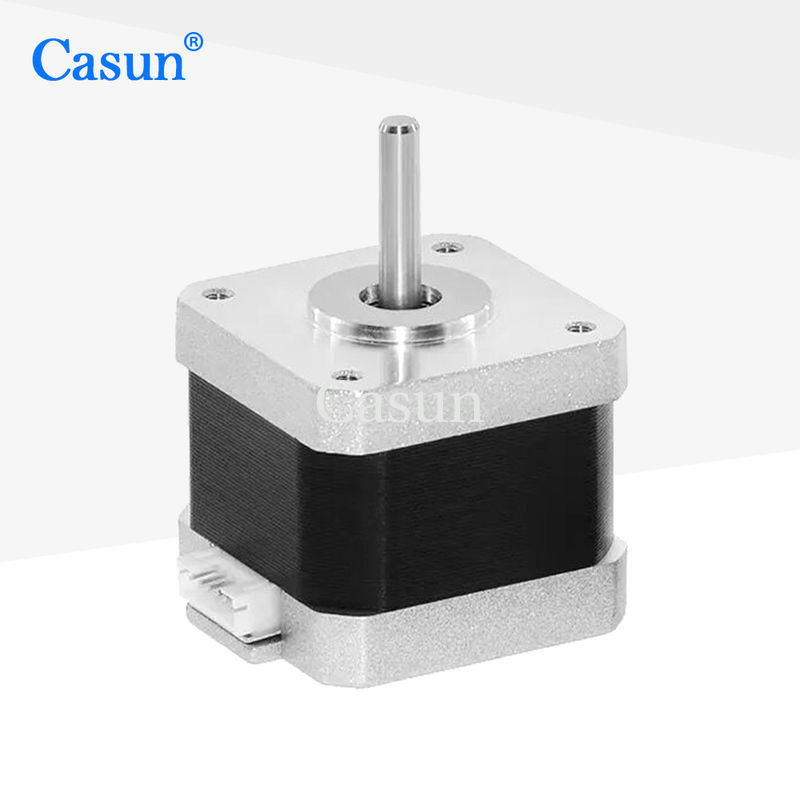

Aussehen

Steppmotor 1.8° 2 PHASE NEMA 17 42X42X40mm 450mN.m 0

Abmessungen



Steppmotor 1.8° 2 PHASE NEMA 17 42X42X40mm 450mN.m 1



Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

40 mm

Anzahl der Phasen

Phase 2

Nennstrom

1.5 A

Haltemoment

400 mNm

Widerstand

2.2 Ohm

Induktivität

50,0 mH

Rotor Trägheit

57 g-cm2

Motorgewicht

0.24 kg

Anzahl der Leads

4

Verbindung

Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min







Drehmomentkurven













Untermodelle

Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
42SHD4950 0.13 N.m. 10,8° 20 mm D Welle 20 mm 1.0A
42SHD4003 0.26N.m. 10,8° 34 mm D Welle 20 mm 0.4A
42SHD0261 0.45 N.m. 10,8° 40 mm D Welle 20 mm 1.68A
42SHD4425 0.59 N.m. 10,8° 48 mm D Welle 24 mm 2.0A
42SHD4813 00,8 N.m. 10,8° 60 mm D Welle 24 mm 2.1A





Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht

Steppmotor 1.8° 2 PHASE NEMA 17 42X42X40mm 450mN.m 2 Steppmotor 1.8° 2 PHASE NEMA 17 42X42X40mm 450mN.m 3 Steppmotor 1.8° 2 PHASE NEMA 17 42X42X40mm 450mN.m 4 Steppmotor 1.8° 2 PHASE NEMA 17 42X42X40mm 450mN.m 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
