Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROHS,ISO |
Modellnummer | 39SHD0308-18 |

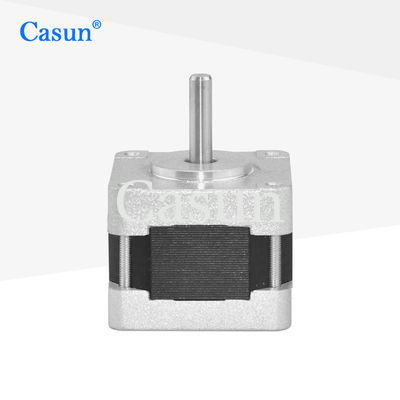

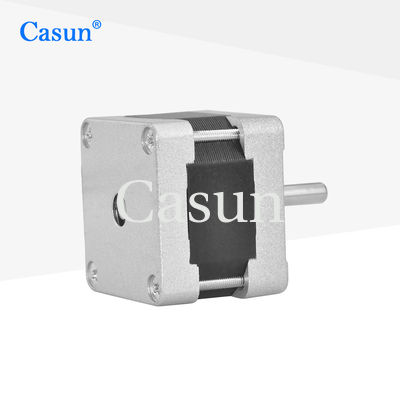

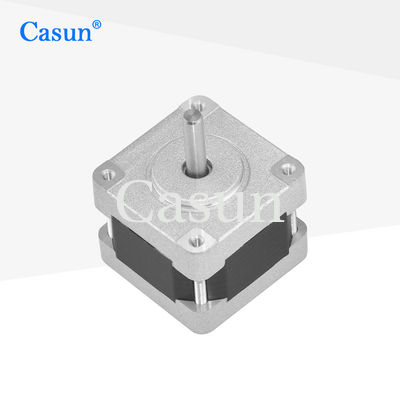

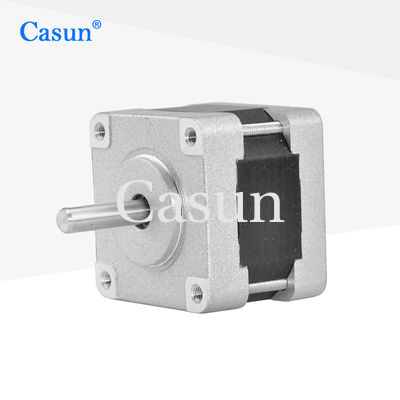

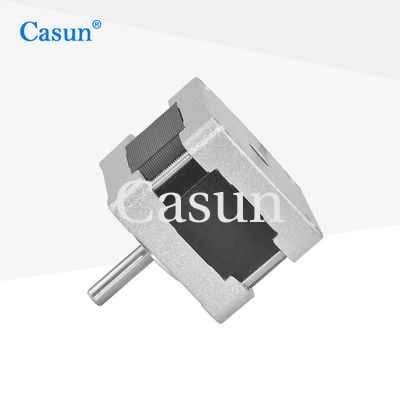

Die guten dynamischen Eigenschaften der 39mm hybriden Schrittmotor-Reihe: hohe Positionierungsgenauigkeit, mit hohem Ausschuss Drehmoment, hohe Wartefrequenz und niedriges Betriebsgeräusch.
Roboter, Drucker 3D und kleine Automatisierungsausrüstung
Eigenschaften:
Schritt-Engel |
° 1,8 |
Fram-Größe |
39 Millimeter |
Zahl der Phase |
2-phasig |
Nennstrom |
0,4 A |
Haltemoment |
210 mN.m |
Widerstand |
30 Ohm |
Induktanz |
45 mH |
Rotor-Trägheit |
² 20 Gcm |
Bewegungsgewicht |
0,18 Kilogramm |
Zahl von Führungen |
4 |
Verbindung |
Zweipolig |
Auftritt
Funktionierende Spezifikationen
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Modell | Haltemoment | Schritt-Winkel | Bewegungslänge | Art der Welle | Nennstrom |
39SHD0001-20 | 100mN.m | 1.8° | 20mm | Runde Welle 20mm |
0.48A |
39SHD0504-20 | 100mN.m | 1.8° | 22mm | Runde Welle 20mm |
0.4A |
39SHD0611-20 | 200mN.m | 1.8° | 25mm | Runde Welle 20mm |
0.4A |
39SHD0302-20 | 220mN.m | 1.8° | 34mm | Runde Welle 20mm |
0.4A |
39SHD0401-24 | 220mN.m | 1.8° | 38mm | Runde Welle 24mm |
0.4A |
39SHD0801-24B | 220mN.m | 1.8° | 48mm | D-Welle 24mm |
0.4A |
Download
Kodierer |
Bremse |
Getriebe |
Welle |
