Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Hybrid-Schrittmotor
Created with Pixso.

0.4A 0.22N.M Schrittmotor des CNC-Maschinen-Schrittmotor-39mm Microstepping

Name

0.4A 0.22N.M Schrittmotor des CNC-Maschinen-Schrittmotor-39mm Microstepping

Markenbezeichnung: Casun
Modellnummer: 39SHD4317-11
Moq: 1 Stk
Preis: $4.14-$6.98
Zahlungsbedingungen: D/a, t/t, l/c, d/p
Versorgungsfähigkeit: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROHS,ISO
Stiefengel:
1,8°
Haltemoment:
220mN.m
Aktuell:
0,4a
Motorlänge:
32mm
Welle:
Runde Länge der Wellen-11mm
Maßgeschneidert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

0.22N.M CNC-Maschine Stepper

,

Maschine CNC-0.4A Stepper

,

39mm Microstepping Schrittmotor

Produkt-Beschreibung

Der 39 mm große Schrittmotor kann die Steuerungsleistung und die Reaktionsgeschwindigkeit des Motors durch Anpassung der Parameter des Steuerers und des Motors ändern.

3D-Drucker, Roboter und kleine Automatisierungsgeräte



Eigenschaften:

  • Bipolare oder einpolare Versionen verfügbar

  • Hybride Schrittfahrzeugkonstruktion

  • Erhältlich in Ein- oder Doppelwellenversionen

  • Jedes Schrittmotormodell ist in einer Vielzahl von Situationen einsetzbar.

  • 12 Jahre alt und hat mehr als 800 Kunden in China bedient





Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

39 mm

Anzahl der Phasen

Phase 2

Nennstrom

0.6 A

Haltemoment

220 mNm

Widerstand

15 Ohm

Induktivität

18 mH

Rotor Trägheit

20 g-cm2

Motorgewicht

0.18 kg

Anzahl der Leads

4

Verbindung

Bipolar

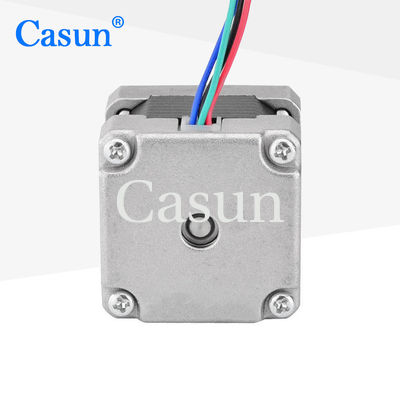

Aussehen



0.4A 0.22N.M Schrittmotor des CNC-Maschinen-Schrittmotor-39mm Microstepping 0

Abmessungen

0.4A 0.22N.M Schrittmotor des CNC-Maschinen-Schrittmotor-39mm Microstepping 1






Betriebsspezifikationen





Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min









Drehmomentkurven









Untermodelle



Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
39SHD0001-20 100 mN.m. 10,8° 20 mm Rundschacht
20 mm		 0.48A
39SHD0504-20 100 mN.m. 10,8° 22 mm Rundschacht
20 mm		 0.4A
39SHD0611-20 200 mN.m. 10,8° 25 mm Rundschacht
20 mm		 0.4A
39SHD0302-20 220mN.m. 10,8° 34 mm Rundschacht
20 mm		 0.4A
39SHD0401-24 220mN.m. 10,8° 38 mm Rundschacht
24 mm		 0.4A
39SHD0801-24B 220mN.m. 10,8° 48 mm. D-Welle
24 mm		 0.4A





Herunterladen







Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht

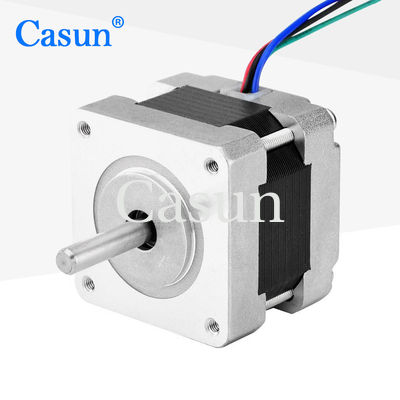

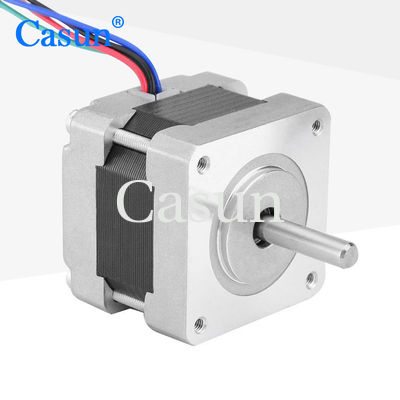

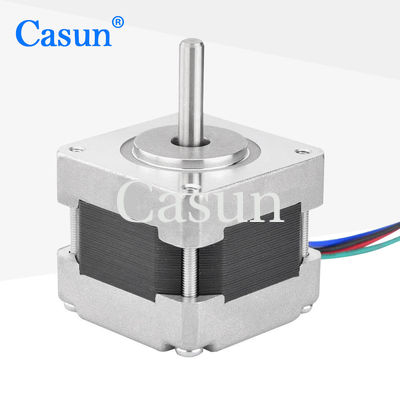

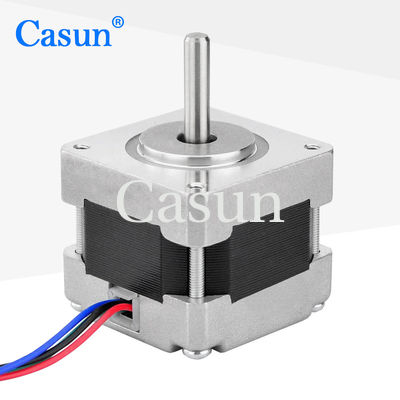

0.4A 0.22N.M Schrittmotor des CNC-Maschinen-Schrittmotor-39mm Microstepping 2 0.4A 0.22N.M Schrittmotor des CNC-Maschinen-Schrittmotor-39mm Microstepping 3 0.4A 0.22N.M Schrittmotor des CNC-Maschinen-Schrittmotor-39mm Microstepping 4 0.4A 0.22N.M Schrittmotor des CNC-Maschinen-Schrittmotor-39mm Microstepping 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.
