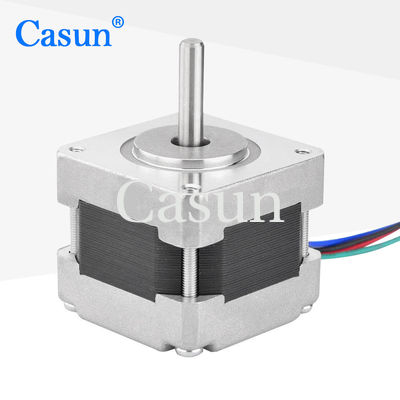

Schrittmotor 393934mm NEMA 16 Hybrid14v Motor DCs Casun

Schrittmotor 393934mm NEMA 16 Hybrid14v Motor DCs Casun

Markenbezeichnung:	Casun
Modellnummer:	39SHD4302-22
Moq:	1 Stk
Preis:	$4.14-$6.98
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

Stiefengel:

1,8°

Haltemoment:

220mN.m

Aktuell:

0,4a

Motorlänge:

34MM

Welle:

Runde Länge der Wellen-22mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

393934mm NEMA 16

NEMA 16 hybrider Schrittmotor

14V Motor DCs Casun

Produkt-Beschreibung

Der 39mm-Schrittmotor verfügt über ein höheres Drehmoment und eine stärkere Drehmomentstabilität, was ihn für Anwendungen geeignet macht, die bestimmte Belastungen erfordern.

Da es den Anforderungen an universelle Anwendungen entspricht, kann es sowohl für konventionelle Anwendungen mit geringer Leistung als auch für Anwendungen mit höherer Leistung verwendet werden.

Eigenschaften:

Bipolare oder einpolare Versionen verfügbar
Fachkenntnisse in Antriebslösungen
Erhältlich in Ein- oder Doppelwellenversionen
Dank der zehnjährigen Garantie können Sie mit Sicherheit kaufen
Anpassungen auf Anfrage

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	39 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.4 A
Haltemoment	220 mNm
Widerstand	35 Ohm
Induktivität	45 mH
Rotor Trägheit	20 g-cm2
Motorgewicht	0.18 kg
Anzahl der Leads	4
Verbindung	Bipolar

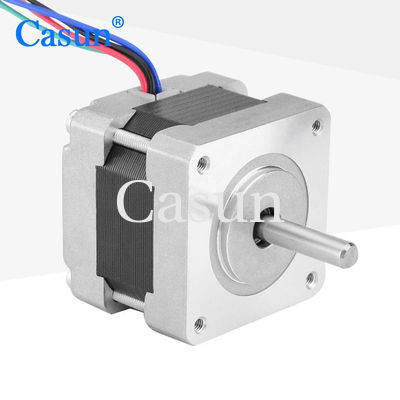

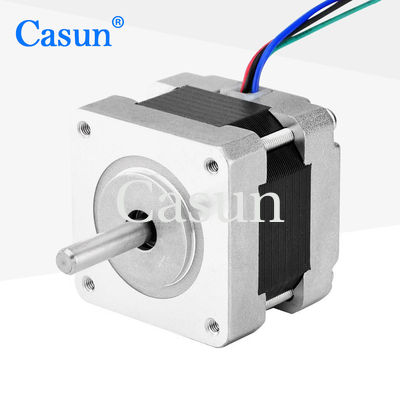

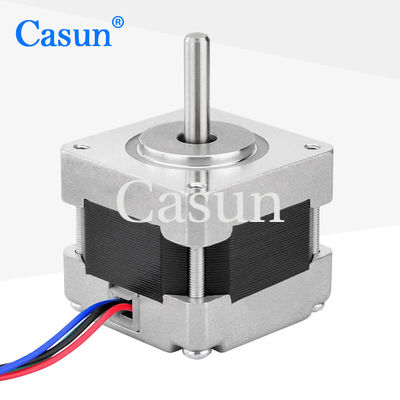

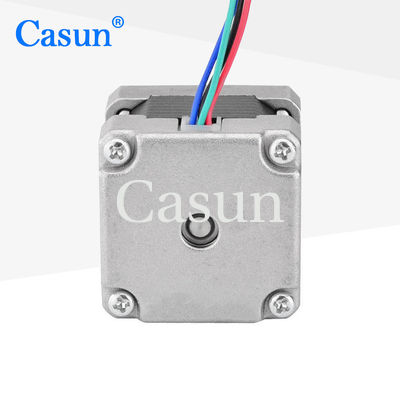

Aussehen

Abmessungen

Schrittmotor 39*39*34mm NEMA 16 Hybrid14v Motor DCs Casun 1

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Drehmomentkurven

Untermodelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Typ der Welle	Nennstrom
39SHD0001-20	100 mN.m.	10,8°	20 mm	Rundschacht 20 mm	0.48A
39SHD0504-20	100 mN.m.	10,8°	22 mm	Rundschacht 20 mm	0.4A
39SHD0611-20	200 mN.m.	10,8°	25 mm	Rundschacht 20 mm	0.4A
39SHD0302-20	220mN.m.	10,8°	34 mm	Rundschacht 20 mm	0.4A
39SHD0401-24	220mN.m.	10,8°	38 mm	Rundschacht 24 mm	0.4A
39SHD0801-24B	220mN.m.	10,8°	48 mm.	D-Welle 24 mm	0.4A

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung	Bremse	Getriebe	Schacht

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.

Umbauten:

2-phasiger zweipoliger Schrittmotor

Nema 6 Bipolar-Schrittmotor

393934mm NEMA 16
