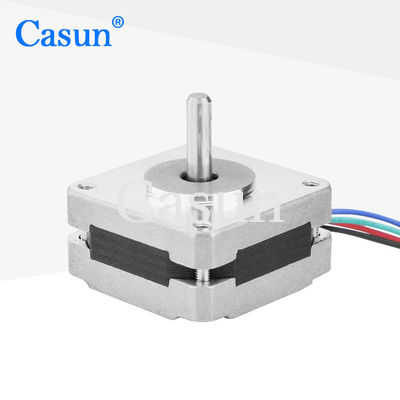

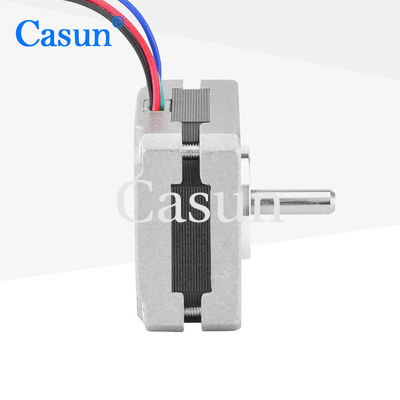

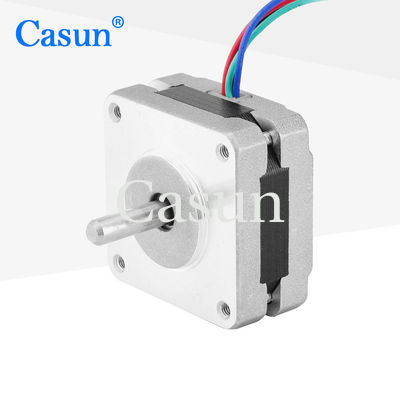

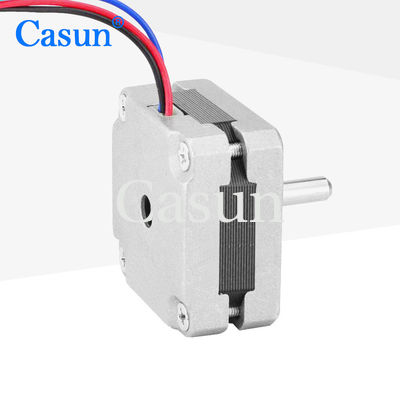

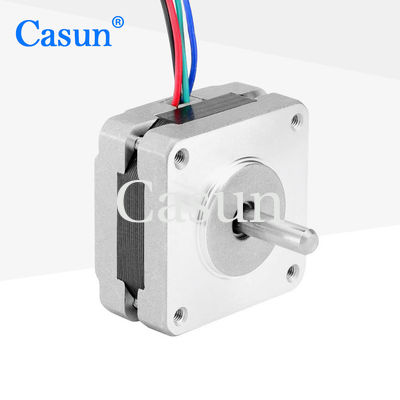

39x39x22mm 12V Schrittmotor 100mN.M For Robot NEMA 17

39x39x22mm 12V Schrittmotor 100mN.M For Robot NEMA 17

Markenbezeichnung:	Casun
Modellnummer:	39SHD4504-20
Moq:	1 Stk
Preis:	$4.14-$6.98
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Stiefengel:

1,8°

Haltemoment:

100mN.m

Aktuell:

0,4a

Motorlänge:

22mm

Welle:

Runde Länge der Wellen-20mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 36x29x14 cm

Hervorheben:

39x39x22mm 12V NEMA 17

22mm 12V Schrittmotor NEMA 17

Schrittmotor Roboter NEMA 17

Produkt-Beschreibung

In einer Reihe von Größen bietet die 39mm Hybrid Stepper Motor Series ein starkes Haltspulsmoment.

Zur Verringerung der Vibrationen und zur Erzielung einer besseren Schrittlösung ist ein Mikroschrittbetreiber zu verwenden.

Wählen Sie eine Standardversion aus oder fragen Sie nach einer speziell konfigurierten Version.

Eigenschaften:

Es gibt Versionen in einpolarer oder bipolarer Form.
Hybrid-Schrittbau
Erhältlich in Variationen mit einer oder zwei Wellen
CE- und RoHS-Konformität
Änderungen auf Anfrage

Motorspezifikationen

Stiefengel	10,8 °
Rahmengröße	39 mm
Anzahl der Phasen	Phase 2
Nennstrom	0.4 A
Haltemoment	100 mNm
Widerstand	30 Ohm
Induktivität	26 mH
Rotor Trägheit	15 g-cm2
Motorgewicht	0.17 kg
Anzahl der Leads	4
Verbindung	Bipolar

Aussehen

Abmessungen

39x39x22mm 12V Schrittmotor 100mN.M For Robot NEMA 17 1

Betriebsspezifikationen

Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min

Drehmomentkurven

Untermodelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Typ der Welle	Nennstrom
39SHD0001-20	100 mN.m.	10,8°	20 mm	Rundschacht 20 mm	0.48A
39SHD0504-20	100 mN.m.	10,8°	22 mm	Rundschacht 20 mm	0.4A
39SHD0611-20	200 mN.m.	10,8°	25 mm	Rundschacht 20 mm	0.4A
39SHD0302-20	220mN.m.	10,8°	34 mm	Rundschacht 20 mm	0.4A
39SHD0401-24	220mN.m.	10,8°	38 mm	Rundschacht 24 mm	0.4A
39SHD0801-24B	220mN.m.	10,8°	48 mm.	D-Welle 24 mm	0.4A

Herunterladen

Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung	Bremse	Getriebe	Schacht

Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.

Umbauten:

2-phasiger zweipoliger Schrittmotor

Nema 6 Bipolar-Schrittmotor

39x39x22mm 12V NEMA 17
