100mN.M Vierphasenschrittmotor Stepper Motors 12.6V NEMA16 Drucker-3D

Name

100mN.M Vierphasenschrittmotor Stepper Motors 12.6V NEMA16 Drucker-3D

Markenbezeichnung: Casun
Modellnummer: 39SHD0515-20
Moq: 1 Stk
Preis: $4.14-$6.98
Zahlungsbedingungen: D/a, t/t, l/c, d/p
Versorgungsfähigkeit: 40000+PCS+Monat
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
China
Zertifizierung:
CE,ROSH,ISO
Stiefengel:
1,8°
Haltemoment:
100mN.m
Aktuell:
0,28A
Motorlänge:
22mm
Welle:
Runde Länge der Wellen-20mm
Maßgeschneidert:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 36x29x14 cm
Hervorheben:

100mN.M 3D Drucker Stepper Motor

,

3D Drucker Stepper Motor 12.6V

,

Vierphasenschrittmotor NEMA16

Produkt-Beschreibung

Die Steuerung des 39mm-Schrittmotors ist ähnlich recht einfach und beinhaltet nur das Senden eines Impulssignals an den Motor.

Diese Technik ist einfach zu bedienen und relativ einfach zu erlernen.

Eine lange Lebensdauer und ein zuverlässiger Betrieb sorgen für langfristige Zuverlässigkeit.



Eigenschaften:

  • Mit einer 12-jährigen Geschichte in China und mehr als 800 Kunden bedient

  • Beruflicher Spezialist für Antriebslösungen

  • Erhältlich in Variationen mit einer oder zwei Wellen

  • CE- und RoHS-Genehmigung

  • Wir bieten individuelle Dienstleistungen und begrüßen die Auftragsfertigung





Motorspezifikationen



Stiefengel

10,8 °

Rahmengröße

39 mm

Anzahl der Phasen

Phase 4

Nennstrom

0.28 A

Haltemoment

100 mNm

Widerstand

45 Ohm

Induktivität

20 mH

Rotor Trägheit

15 g-cm2

Motorgewicht

0.17 kg

Anzahl der Leads

4

Verbindung

Bipolar

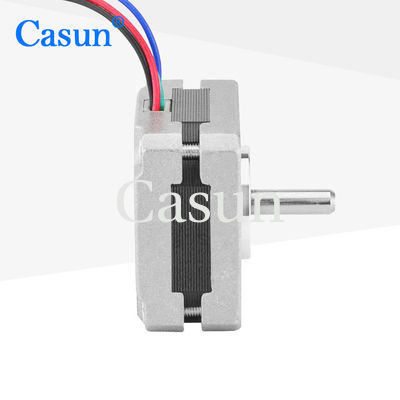

Aussehen



100mN.M Vierphasenschrittmotor Stepper Motors 12.6V NEMA16 Drucker-3D 0

Abmessungen

100mN.M Vierphasenschrittmotor Stepper Motors 12.6V NEMA16 Drucker-3D 1






Betriebsspezifikationen





Schrittwinkel: 1,8°

Höchsttemperatur: höchstens 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20 °C bis 100 °C

Luftfeuchtigkeitsbereich (%) : 85% oder weniger, nicht kondensierend

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 min









Drehmomentkurven









Untermodelle



Modell Haltemoment Schrittwinkel Motorlänge Typ der Welle Nennstrom
39SHD0001-20 100 mN.m. 10,8° 20 mm Rundschacht
20 mm		 0.48A
39SHD0504-20 100 mN.m. 10,8° 22 mm Rundschacht
20 mm		 0.4A
39SHD0611-20 200 mN.m. 10,8° 25 mm Rundschacht
20 mm		 0.4A
39SHD0302-20 220mN.m. 10,8° 34 mm Rundschacht
20 mm		 0.4A
39SHD0401-24 220mN.m. 10,8° 38 mm Rundschacht
24 mm		 0.4A
39SHD0801-24B 220mN.m. 10,8° 48 mm. D-Welle
24 mm		 0.4A





Herunterladen







Wenn unser Standardmotor Ihren Bedürfnissen nicht gerecht wird,

Wir können den Motor nach Ihren Bedürfnissen anpassen.


Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Die Optionen:

Verschlüsselung

Bremse

Getriebe

Schacht

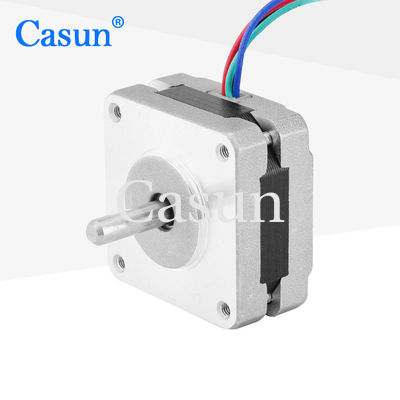

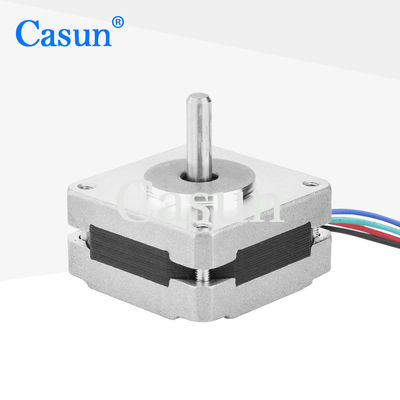

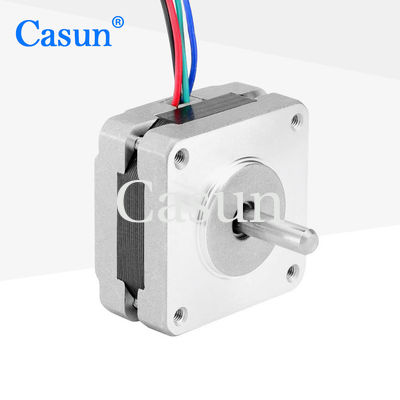

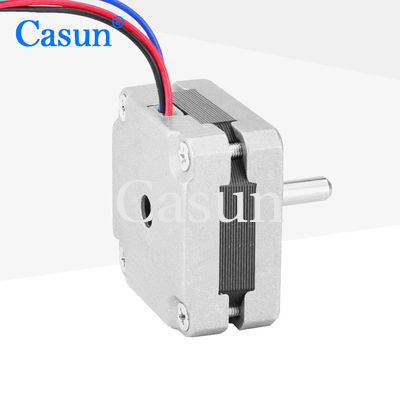

100mN.M Vierphasenschrittmotor Stepper Motors 12.6V NEMA16 Drucker-3D 2 100mN.M Vierphasenschrittmotor Stepper Motors 12.6V NEMA16 Drucker-3D 3 100mN.M Vierphasenschrittmotor Stepper Motors 12.6V NEMA16 Drucker-3D 4 100mN.M Vierphasenschrittmotor Stepper Motors 12.6V NEMA16 Drucker-3D 5



Bitte klicken Sie auf "Holen Sie sich ein Zitat." Schaltfläche unten, um uns Ihre Anforderungen zu sagen.











Umbauten:

2-phasiger zweipoliger Schrittmotor

Nema 6 Bipolar-Schrittmotor

100mN.M 3D Drucker Stepper Motor
