Herkunftsort | China |
Markenname | Casun |
Zertifizierung | CE,ROSH,ISO |
Modellnummer | 20SHD0250-10SK |

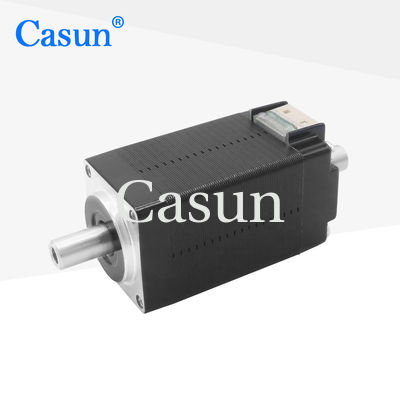

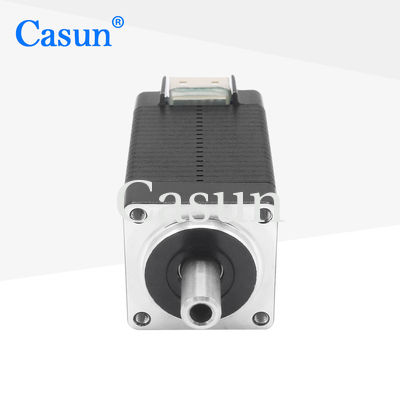

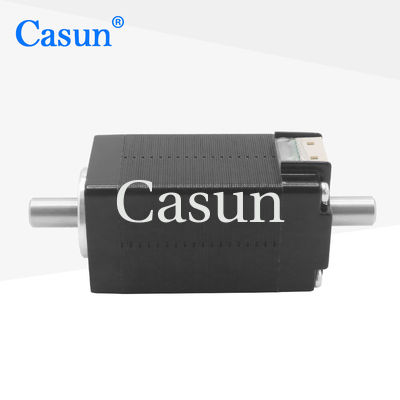

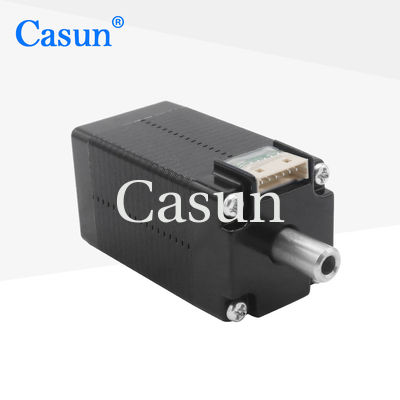

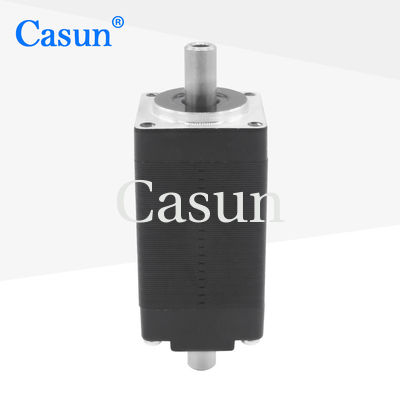

Der doppelte Höhlenschrittmotor der Achse 20 hat eine Doppelachsenstruktur.
Im Allgemeinen wird eine Achse für Rotation, während die andere Achse für das Übertragen des Signal-, Pumpengases oder der Flüssigkeit verwendet werden kann, etc. verwendet.
Es ist für Situationen sehr passend, die mehrfache Operationen gleichzeitig erfordern.
Eigenschaften:
Schritt-Engel
|
° 1,8 |
Fram-Größe
|
42 Millimeter |
Zahl der Phase
|
2-phasig |
Nennstrom
|
0,6 A |
Haltemoment
|
32 mN.m |
Widerstand
|
9,0 OM |
Induktanz
|
3.2mH |
Rotor-Trägheit
|
² 3,8 Gcm |
Bewegungsgewicht
|
0,1 Kilogramm |
Zahl von Führungen
|
4 |
Verbindung
|
Zweipolig |
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Casun-Modell | Allgemeines Modell | Winkel | Bewegungslänge | Nennstrom | Haltemoment |
B20SHD4353-10 | 8HS11-0204S | 1.8° | 28mm | 0.2A | 0,016 N.m |
8HS12-0506S | 1.8° | 28mm | 0.5A | 0.018N.m | |
20SHD0501-10 | 8HS13-0604S | 1.8° | 34.3mm | 0.6A | 0.018N.m |
8HS15-0304S | 1.8° | 38mm | 0.3A | 0.03N.m | |
20SHD4255-10X | 8HS15-0604S | 1.8° | 38mm | 0.6A | 0.04N.m |
20SHD4101-20 | 1.8° | 42mm | 0.8A | 0.03N.m |
