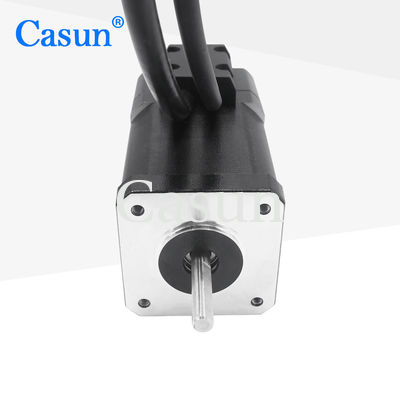

Der Regelschrittmotor 42 nimmt ein externes Feedback-System an und hat die Funktion der Regelung.
Diese Steuermethode kann die Stabilität, die Genauigkeit und die Tragfähigkeit des Motors erheblich verbessern und hat gute dynamische Resonanz.
Eigenschaften:
Schritt-Engel
|
° 1,8 |
Fram-Größe
|
42 Millimeter |
Zahl der Phase
|
2-phasig |
Nennstrom
|
1,5 A |
Haltemoment
|
860 mN.m |
Widerstand
|
Majestät 3,5 |
Induktanz
|
9,0 mH |
Rotor-Trägheit
|
² 102 Gcm |
Bewegungsgewicht
|
0,62 Kilogramm |
Kodierer Pulsh
|
2500 |
Verbindung
|
Zweipolig |
Motor
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Kodierer
Spannung: 5 v
Ertrag: + A - B + B - Z + Z -
Modell | Haltemoment | Schritt-Winkel | Länge | Art der Welle | Nennstrom |
42SHD4950 | 0.13N.m | 1.8° | 20mm | D Shaft-20mm | 1.0A |
42SHD4003 | 0.26N.m | 1.8° | 34mm | D Shaft-20mm | 0.4A |
42SHD0261 | 0.45N.m | 1.8° | 40mm | D Shaft-20mm | 1.68A |
42SHD4425 | 0.59N.m | 1.8° | 48mm | D Shaft-24mm | 2.0A |
42SHD4813 | 0.8N.m | 1.8° | 60mm | D Shaft-24mm | 2.1A |
