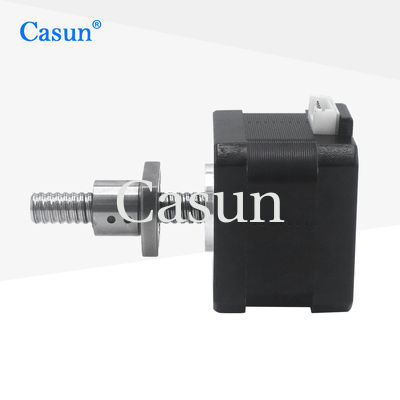

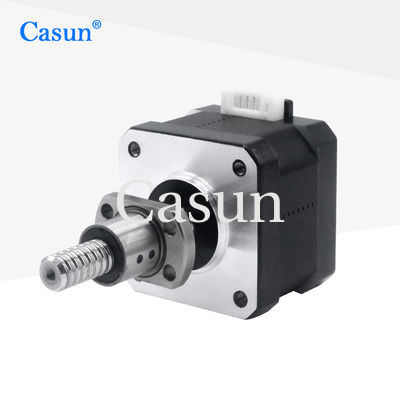

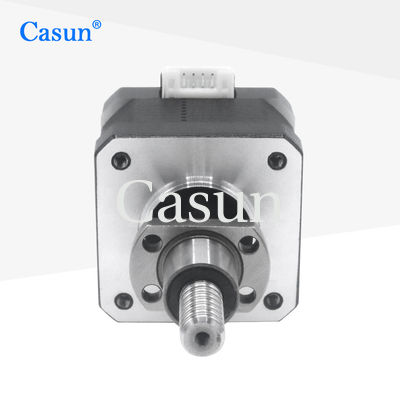

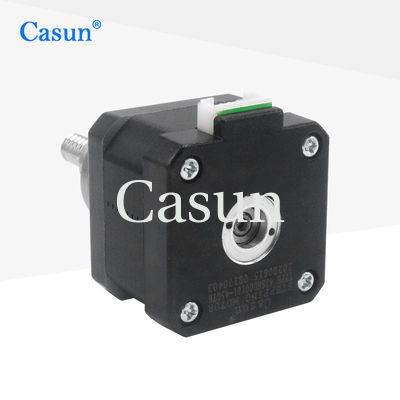

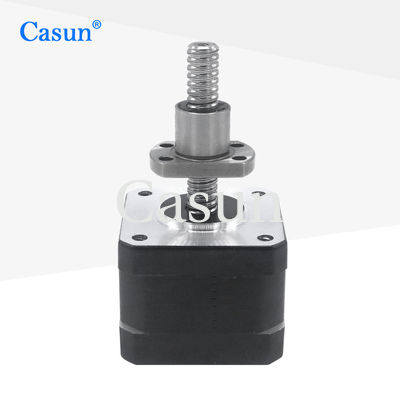

Kugelumlaufspindel-Schrittmotor 42x42mm NEMA 17 mit Linear-Verstellgerät SFK0802 Motor

Kugelumlaufspindel-Schrittmotor 42x42mm NEMA 17 mit Linear-Verstellgerät SFK0802 Motor

Markenbezeichnung:	Casun
Modellnummer:	42SHD00101-45GTH
Moq:	1 Stk
Preis:	$9.68-$14
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Schraubenlänge:

45mm

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29xc14m

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Kugelumlaufspindel 42x42mm NEMA 17

Kugelumlaufspindel-Schrittmotor NEMA 17

Linear-Verstellgerät SFK0802 Motor

Produkt-Beschreibung

42x42mm NEMA 17 Kugelschraubschrittmotor mit SFK0802 Linearantriebsmotor

Die Kugelschraubantriebsstruktur NEMA 17 weist einen geringen Reibungswiderstand auf, der eine höhere Bewegungs- und mechanische Effizienz ermöglicht und gleichzeitig den Energieverbrauch des Antriebssystems reduziert.

Wesentliche Merkmale

Bipolare oder einpolare Versionen verfügbar
Einfache und kompakte Struktur für einfache Installation und Wartung
Erhältlich in Ein- oder Doppelwellenversionen
Hohe Präzision, hohe Effizienz, gute Torsionsbeständigkeit und einfache Montage
Anpassungen auf Anfrage

Abmessungen

Motorspezifikationen

Schrittwinkel	10,8°
Größe des Rahmens	42 mm
Anzahl der Phasen	Phase 2
Nennstrom	1.68A
Haltemoment	320 mNm
Widerstand	1.5 Ω
Induktivität	2.5 mH
Rotor Trägheit	38 g/cm2
Motorgewicht	0.23 kg
Schraube aus Blei	Kugelschraube SFK0802
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel:10,8°

Höchsttemperatur:Maximal 80 °C

Umgebungstemperatur:-20°C bis 50°C

Speichertemperatur:-20°C bis 100°C

Luftfeuchtigkeitsbereichnicht kondensierbar

Magnetdraht Isolierung:Klasse B 130°C

Isolierwiderstand:100 M Ω bei 500 VDC

Dielektrische Festigkeit:500 VDC für 1 Minute

Schacht-Radialspiel:0.02 Max. (450 g Belastung)

Achsenspiel:0.08 Max. (450 g Belastung)

Max. Strahlkraft:28N (20mm vom Flansch entfernt)

Maximal-Achsenkraft:10N

Verfügbare Modelle

Modell	Haltemoment	Schrittwinkel	Motorlänge	Typ der Welle	Nennstrom
42SHD4950	0.13 N.m.	10,8°	20 mm	D Welle 20 mm	1.0A
42SHD4003	0.26N.m.	10,8°	34 mm	D Welle 20 mm	0.4A
42SHD0261	0.45 N.m.	10,8°	40 mm	D Welle 20 mm	1.68A
42SHD4425	0.59 N.m.	10,8°	48 mm.	D Welle 24 mm	2.0A
42SHD4813	00,8 N.m.	10,8°	60 mm	D Welle 24 mm	2.1A

Benutzerdefinierte Motorlösungen

Wenn unser Standardmotor nicht Ihren Bedürfnissen entspricht, können wir den Motor nach Ihren Anforderungen anpassen.

Zusammengestellte Inhalte umfassen, aber nicht beschränkt auf, spezielle Wellen, Wickelparameter, Installationsmaße, Leitungen mit speziellen Anforderungen, Steckverbinder usw.

Verfügbare Optionen

Verschlüsselung

Bremse

Getriebe

Schacht

Sind Sie bereit, Ihre spezifischen Anforderungen zu besprechen?

Ein Zitat bekommen
