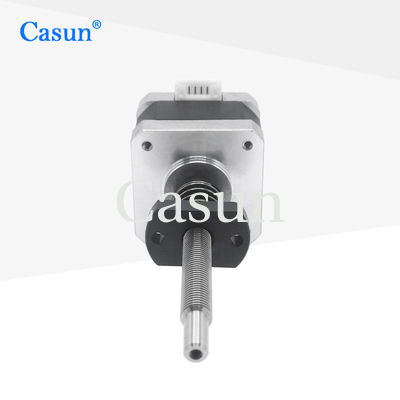

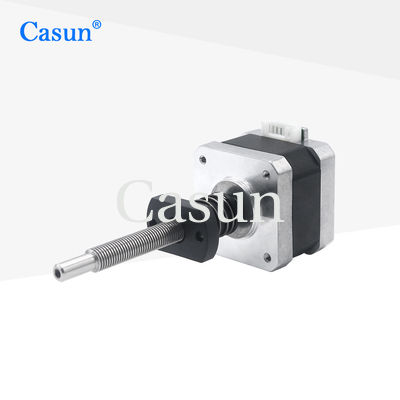

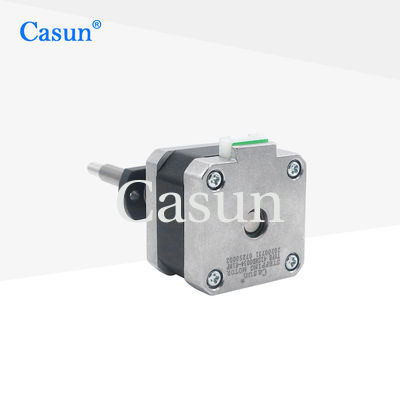

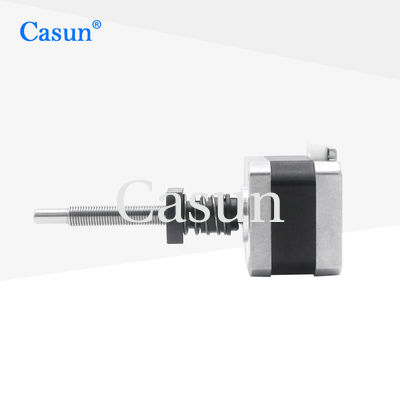

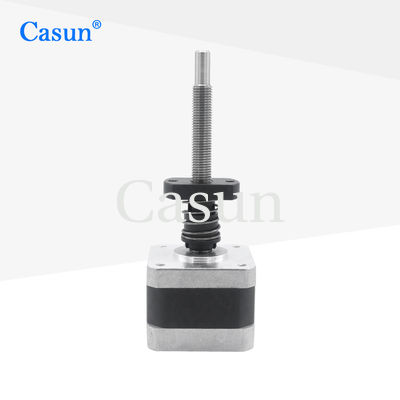

Die Schraubenantriebsstruktur des 42-mm-Schraubenmotors mit externem Antrieb kann ein größeres Drehmoment erzeugen und eignet sich für Anwendungen, die ein hohes Drehmoment und Stabilität erfordern.
Die Schraubenantriebsstruktur kann die Rückwärtsdrehung des Motors beim Stoppen reduzieren, was die Steuerungsgenauigkeit und Zuverlässigkeit verbessern kann.
Merkmale:
-
Bipolare oder unipolare Versionen verfügbar
-
Hybrid-Stepper-Konstruktion
-
Händler gesucht!!
-
Unsere Ingenieure werden sich innerhalb von 48 Stunden mit Ihnen in Verbindung setzen, um die beste Lösung zu finden
-
Seit 12 Jahren in China etabliert und hat mehr als 800 Kunden betreut
Motorspezifikationen
|
Schrittengel
|
1,8°
|
|
Rahmengröße
|
42 mm
|
|
Anzahl der Phasen
|
2 Phase
|
|
Nennstrom
|
1,28A
|
|
Haltemoment
|
300 mN.m
|
|
Widerstand
|
5,0 hm
|
|
Induktivität
|
6,2 mH
|
|
Rotorträgheit
|
38 g-cm²
|
|
Motorgewicht
|
0,22 kg
|
|
Leitspindel
|
Tr8X1
|
|
Verbindung
|
Bipolar
|
Betriebsspezifikationen
Schrittwinkel: 1,8°
Maximale Temperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20: °C bis 100 °C
Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend
Magnetdrahtisolierung: Klasse B 130 °C
Isolationswiderstand: 100 M Ohm bei 500 VDC
Spannungsfestigkeit: 500 VDC für 1 Minute
Radialspiel der Welle:0,02Max.(450g-Last)
Axiales Wellenspiel: 0,08Max.(450g-Last)
Max.Radialkraft: 28 N (20 mm vom Flansch entfernt)
Max.Axialkraft): 10 N
Drehmomentkurven
Untermodelle
| Modell |
Haltemoment |
Schrittwinkel |
Motorlänge |
Art der Welle |
Nennstrom |
| 42SHD4950 |
0,13 Nm |
1,8° |
20mm |
D Schaft: 20 mm |
1,0A |
| 42SHD4003 |
0,26 Nm |
1,8° |
34mm |
D Schaft: 20 mm |
0,4A |
| 42SHD0261 |
0,45 Nm |
1,8° |
40mm |
D Schaft: 20 mm |
1,68A |
| 42SHD4425 |
0,59 Nm |
1,8° |
48mm |
D Schaft: 24 mm |
2,0A |
| 42SHD4813 |
0,8 Nm |
1,8° |
60mm |
D Schaft: 24 mm |
2.1A |
| Körper Länge |
Durchmesser der Schraube |
Tonhöhe |
Länge der Schraube |
20 mm
34 mm
40 mm
48 mm
60 mm
|
5 |
2 |
20-1000 mm |
| 8 |
| 6.35 |
1.27 |
| 3.175 |
| 6.35 |
| 6.5 |
3 |
| 6.35 |
| 8 |
1 |
| 2 |
| 4 |
| 8 |
| 12 |
Herunterladen
Wenn unser Standardmotor Ihre Anforderungen nicht erfüllen kann,
Wir können den Motor an Ihre Bedürfnisse anpassen
Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit besonderen Anforderungen, Steckverbinder usw.
