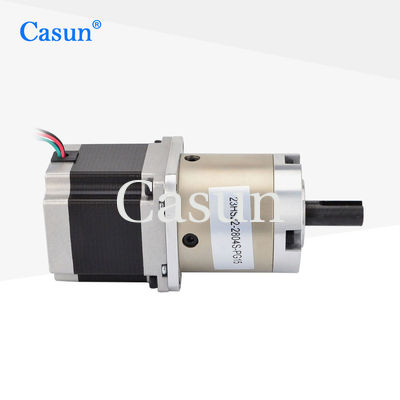

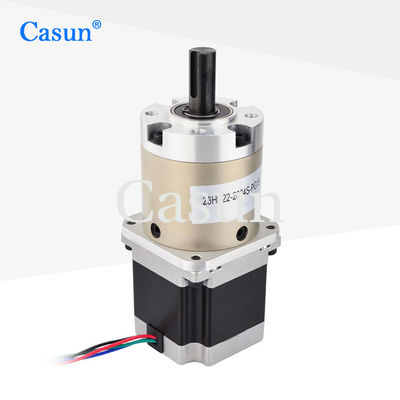

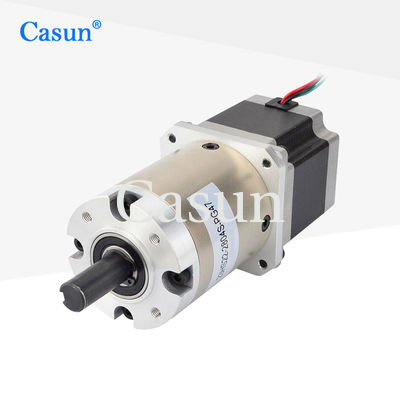

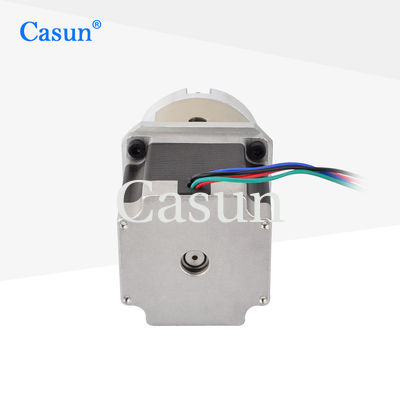

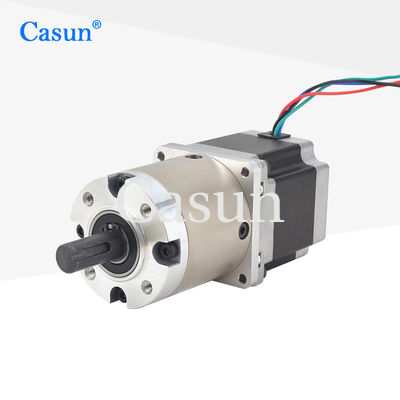

Planetarischer Getriebe-Schrittmotor 23HS22-280 Getriebeuebersetzungs1:64 NEMA 23 für Roboterarm CNC medizinisches Geräte

Planetarischer Getriebe-Schrittmotor 23HS22-280 Getriebeuebersetzungs1:64 NEMA 23 für Roboterarm CNC medizinisches Geräte

Markenbezeichnung:	Casun
Modellnummer:	57SHD4425-46G
Moq:	1 Stk
Preis:	$22.49-$27
Zahlungsbedingungen:	D/a, t/t, l/c, d/p
Versorgungsfähigkeit:	40000+PCS+Monat

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROSH,ISO

Maßgeschneidert:

Der Motor kann auf Anfrage entworfen und gefertigt werden.

Verpackung Informationen:

Karton: 38x29x18cm

Versorgungsmaterial-Fähigkeit:

40000+PCS+Monat

Hervorheben:

Casun-Schrittmotor für Roboterarm

Übersetzter Schrittmotor Casun NEMA 23

Getriebe-Schrittmotor für Roboterarm

Produkt-Beschreibung

NEMA 23 Planetengetriebemotor

Übersetzungsverhältnis 1:64 NEMA 23 Planetengetriebemotor 23HS22-280 für CNC-Medizingeräte Roboterarm

Produktübersicht

Der NEMA 23 Untersetzungsmotor reduziert die Drehzahl und erhöht das Drehmoment durch einen Planetenuntersetzungsmechanismus, wodurch bei niedrigen Drehzahlen ein höheres Drehmoment für Anwendungen mit hohem Drehmomentbedarf erzielt wird. Ideal für Werkzeugmaschinen, automatisierte Produktionslinien, 3D-Drucker und industrielle Automatisierungssysteme.

Hauptmerkmale

Verfügbar in unipolaren oder bipolaren Konfigurationen
Mehrere internationale Zertifizierungen für Elektro- und Hightech-Geräte
Einzel- oder Doppelwellenversionen verfügbar
Lohnfertigung und spezialisierte Dienstleistungen
Sonderanfertigungen auf Anfrage erhältlich

Abmessungen

Motordaten

Schrittwinkel	1,8°
Rahmengröße	57 mm
Anzahl der Phasen	2 Phasen
Nennstrom	2,8 A
Haltemoment	1250 mN.m
Widerstand	0,9 Ω
Induktivität	2,5 mH
Rotorträgheit	260 g-cm²
Motorgewicht	1,1 kg
Übersetzungsverhältnis	46,66:1
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel	1,8°
Maximale Temperatur	80°C maximal
Umgebungstemperatur	-20°C bis 50°C
Lagertemperatur	-20°C bis 100°C
Luftfeuchtigkeitsbereich	85% oder weniger, nicht kondensierend
Magnetdrahtisolierung	Klasse B 130°C
Isolationswiderstand	100M Ohm bei 500 VDC
Dielektrische Festigkeit	500 VDC für 1 min

Getriebe

Gehäusematerial	Metall
Lager an der Ausgangswelle	Kugellager
Max. Radiallast (12 mm vom Flansch)	≤250N
Max. Axiallast der Welle	≤100N
Radialspiel der Welle (nahe am Flansch)	≤0,08mm
Axialspiel der Welle	≤0,4mm
Rückspiel im Leerlauf	≤2,5°

Verfügbare Modelle

Motorlänge	Länge des Getriebes	Verhältnis	Wirkungsgrad
41 mm	48 mm	3,6	90%
54 mm		4,25	90%
76 mm		12,96	80%
83 mm		15,3	80%
100 mm		18,1	80%
Verschiedene Längen	60 mm	46,66	70%
Verschiedene Längen	72 mm	55,08 - 76,77	70%

Sonderanpassungsoptionen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllt, können wir den Motor nach Ihren spezifischen Bedürfnissen anpassen. Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussleitungen mit besonderen Anforderungen, Steckverbinder und mehr.

Encoder

Bremse

Getriebe

Welle

Bitte klicken Sie auf die Schaltfläche unten, um uns Ihre Anforderungen mitzuteilen und ein individuelles Angebot zu erhalten.

Angebot anfordern
