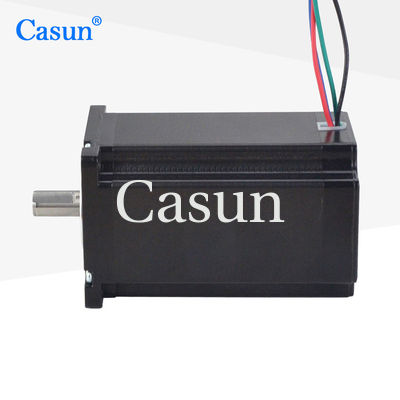

Der 60-mm-Schrittmotor hat ein großes Volumen und hält großen Belastungen stand.
Weit verbreitet in Bereichen, die schwere Lasten und eine hochpräzise Steuerung erfordern, wie z. B. CNC-Werkzeugmaschinen, elektronische Geräte usw.
Merkmale:
Schrittengel
|
1,8° |
Rahmengröße
|
60 mm |
Anzahl der Phasen
|
2 Phase |
Nennstrom
|
4,0 A |
Haltemoment
|
4000mN.m |
Widerstand
|
0,93 hm |
Induktivität
|
3,5 mH |
Rotorträgheit
|
1000 g-cm² |
Motorgewicht
|
1 kg |
Anzahl der Leads
|
4 |
Verbindung
|
Bipolar |
Schrittwinkel: 1,8°
Maximale Temperatur: maximal 80 °C
Umgebungstemperatur: -20 °C bis 50 °C
Lagertemperatur -20: °C bis 100 °C
Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend
Magnetdrahtisolierung: Klasse B 130 °C
Isolationswiderstand: 100 M Ohm bei 500 VDC
Spannungsfestigkeit: 500 VDC für 1 Minute
Modell | Halten Drehmoment |
Bewertet Aktuell |
Widerstand pro Phase |
Induktivität pro Phase |
Arretierung Drehmoment |
Rotor Trägheit |
Führen Kabel |
Motor Länge |
mN.m | A | Ω | mH | mN.m | g.cm² | NEIN. | mm | |
60SHD4201 | 650 | 0,6 | 15 | 20 | 50 | 280 | 4 | 45 |
60SHD4401 | 1500 | 2.8 | 1 | 3.3 | 70 | 450 | 4 | 56 |
60SHD4601 | 3200 | 4.2 | 0,75 | 3.7 | 120 | 580 | 4 | 86 |
60SHD6602 | 2500 | 3 | 1,55 | 3.7 | 120 | 580 | 4 |
