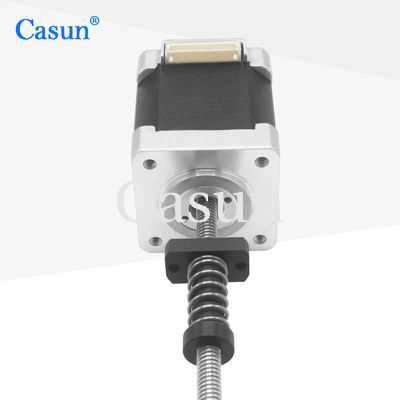

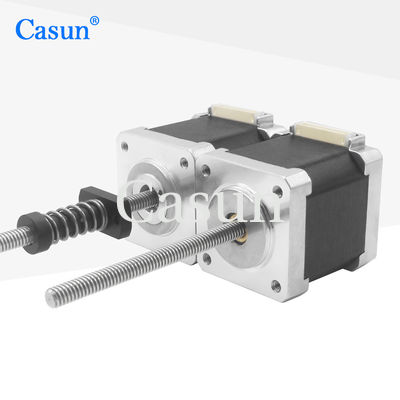

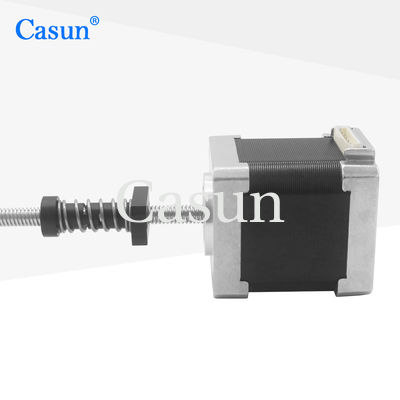

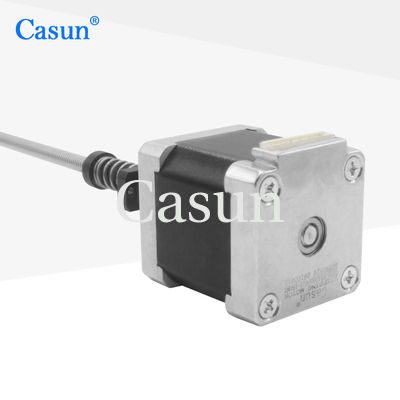

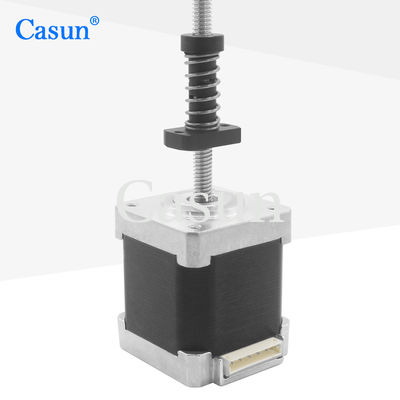

Casun Nema 14 Schrittmotor Tr5X2 (P1) 360 mN.m Hochpräzisions-Hybrid-Schrittmotor mit Gewindewelle

Casun Nema 14 Schrittmotor Tr5X2 (P1) 360 mN.m Hochpräzisions-Hybrid-Schrittmotor mit Gewindewelle

Markenbezeichnung:	Casun
Modellnummer:	P35SHD0817-150NT
Moq:	5PC
Preis:	$16.28~$18.47
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Versorgungsfähigkeit:	10000+PCS+Month

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Place of Origin:

China

Zertifizierung:

CE,ROHS,ISO

Holding Torque:

360 mN.m

Voltage:

4.8V

Current:

1.5A

Body Length:

42mm

Weight:

0.24 kg

Phase Resistance:

3.2 ohm ±10% （At 20℃）

Shaft Length:

150 mm

Phase:

Insulation Class:

Class B

Packaging Details:

Carton:38x29x18cm

Produkt-Beschreibung

Casun Nema 14 Schrittmotor Tr5X2 (P1) 360 mN.m Hochpräzisions-Hybrid-Schrittmotor mit Gewindewelle

Der Casun Nema 14 Hybrid-Schrittmotor kombiniert hohes Drehmoment (360 mN.m) und außergewöhnliche Präzision in einem kompakten Gehäuse und ist somit ideal für Automatisierung, medizinische Geräte und kleine CNC-Systeme. Seine einzigartige TR5×2 (P1) Gewindewelle ermöglicht die direkte Integration von Gewindespindeln, wodurch zusätzliche Kupplungen überflüssig werden und die Systemsteifigkeit verbessert wird.

Eigenschaften:

Bipolare oder unipolare Versionen verfügbar
Hybrid-Schrittmotor-Konstruktion
Erhältlich in Einzel- oder Doppelwellenversionen
CE- und RoHS-zertifiziert
Anpassungen auf Anfrage

Abmessungen

Casun Nema 14 Schrittmotor Tr5X2 (P1) 360 mN.m Hochpräzisions-Hybrid-Schrittmotor mit Gewindewelle 0

Motorspezifikationen

Schrittwinkel	1,8°
Baugröße	42 mm
Anzahl der Phasen	2 Phasen
Nennstrom	1,5 Ampere
Haltemoment	360 mN.m
Widerstand	3,2 Ohm
Induktivität	4,5 mH
Rotorträgheit	57 g.cm²
Motorgewicht	0,24 kg
Anschluss	Bipolar

Betriebsspezifikationen

Motor

Schrittwinkel: 1,8°

Maximale Temperatur: maximal 80°C

Umgebungstemperatur: -20 °C bis 50°C

Lagertemperatur -20: °C bis 100°C

Feuchtigkeitsbereich: 85 % oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130 °C

Isolationswiderstand: 100 M Ohm bei 500 VDC

Dielektrische Festigkeit: 500 VDC für 1 Minute

Encoder

Spannung: 5 V

Ausgang: A + A - B + B - Z + Z -

Submodelle

Casun Nema 14 Schrittmotor Tr5X2 (P1) 360 mN.m Hochpräzisions-Hybrid-Schrittmotor mit Gewindewelle 1

Herunterladen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllen kann,

können wir den Motor nach Ihren Bedürfnissen anpassen

Kundenspezifische Inhalte umfassen, sind aber nicht beschränkt auf spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit besonderen Anforderungen, Steckverbinder usw.

Optionen:
Encoder | Bremse | Getriebe | Welle

Casun Nema 14 Schrittmotor Tr5X2 (P1) 360 mN.m Hochpräzisions-Hybrid-Schrittmotor mit Gewindewelle 2

Bitte klicken Sie auf die Schaltfläche "Angebot einholen" unten, um uns Ihre Anforderungen mitzuteilen.
