Einzelheiten zu den Produkten

Haus Produits

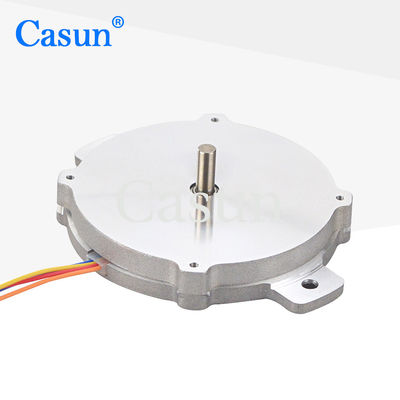

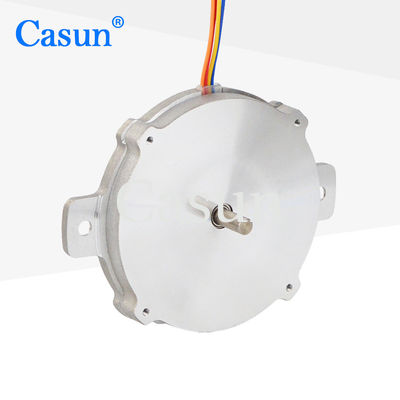

Pancake 57 x 57 x 13 mm flacher Schrittmotor Nema57 2,88 V DC bipolare Version

Markenbezeichnung:	Casun
Modellnummer:	57SHY4301-6
Moq:	1pc
Preis:	$12.3-$13.84
Zahlungsbedingungen:	D/A, T/T, L/C, D/P
Supply Ability:	40000+PCS+Month

Ausführliche Information

Produkt-Beschreibung

Ausführliche Information

Herkunftsort:

China

Zertifizierung:

CE,ROHS,ISO

prouct:

nema57

Haltemoment:

135mN.m

Nennstrom:

1.2A

Spannung:

DC 2.88V

Customized:

The motor can be designed &manufactured with customized request.

Verpackung Informationen:

Karton: 36x29x14cm

Hervorheben:

Pancake-Flachschrittmotor

Nema57-Flachschrittmotor

Produkt-Beschreibung

Casun Pancake Schrittmotor 57x57x13mm flacher Schrittmotor mit hohem Schrittmotor

NEMA23 Flacher Schrittmotor 57 mm x 57 mm x 13 mm Pancake-Schrittmotor für die Robotik medizinischer Schönheitsgeräte

Die Hybrid-Schrittmotorserie bietet ein starkes Haltemoment in verschiedenen Größen.

Verwenden Sie einen Mikroschritttreiber, um Vibrationen zu reduzieren und eine höhere Schrittauflösung zu erreichen.

Wählen Sie eine Basisversion oder fordern Sie Ihre eigene individuelle Konfiguration an.

Merkmale:

Bipolare oder unipolare Versionen verfügbar
Hybrid-Stepper-Konstruktion
Erhältlich in Einzel- oder Doppelwellenausführung
CE- und RoHS-geprüft
Individualisierungen auf Anfrage

Maße

Pancake 57 x 57 x 13 mm flacher Schrittmotor Nema57 2,88 V DC bipolare Version 1

Motorspezifikationen

Schrittengel	1,8°
Rahmengröße	57mm
Anzahl der Phasen	2 Phase
Nennstrom	1,2A
Haltemoment	135mN.m
Widerstand	3,5 Uhr
Induktivität	1,8mH
Rotorträgheit	15 g-cm²
Motorgewicht	75g
Anzahl der Leads	4
Verbindung	Bipolar

Betriebsspezifikationen

Schrittwinkel: 1,8°

Maximale Temperatur: maximal 80 °C

Umgebungstemperatur: -20 °C bis 50 °C

Lagertemperatur -20: °C bis 100 °C

Luftfeuchtigkeitsbereich (%): 85 % oder weniger, nicht kondensierend

Magnetdrahtisolierung: Klasse B 130 °C

Isolationswiderstand: 100 M Ohm bei 500 VDC

Spannungsfestigkeit: 500 VDC für 1 Minute

Drehmomentkurven

Untermodelle

Modell	Motorlänge	Aktuell	Haltemoment

P28SHD4611	9,5 mm	0,5A	16mN.m

P28SHD4701	10,6 mm	0,5A	20mN.m

P28SHD4750	13-15mm	0,5A	25mN.m

P28SHD4950	17,9 mm	0,5A	35mN.m

Herunterladen

Wenn unser Standardmotor Ihre Anforderungen nicht erfüllen kann,

Wir können den Motor an Ihre Bedürfnisse anpassen

Zu den kundenspezifischen Inhalten gehören unter anderem spezielle Wellen, Wicklungsparameter, Einbaumaße, Anschlussdrähte mit besonderen Anforderungen, Steckverbinder usw.

Optionen:
Encoder |Bremse |Getriebe |Welle

Pancake 57 x 57 x 13 mm flacher Schrittmotor Nema57 2,88 V DC bipolare Version 2

Bitte klicken Sie auf das „Ein Angebot bekommenKlicken Sie unten auf die Schaltfläche, um uns Ihre Anforderungen mitzuteilen.

Umbauten:

Flacher Schrittmotor NEMA 23

Flaches Stepper Casun NEMA-23
