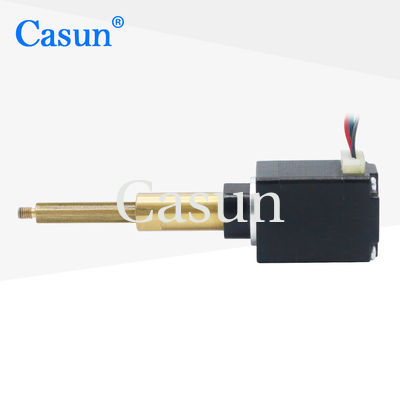

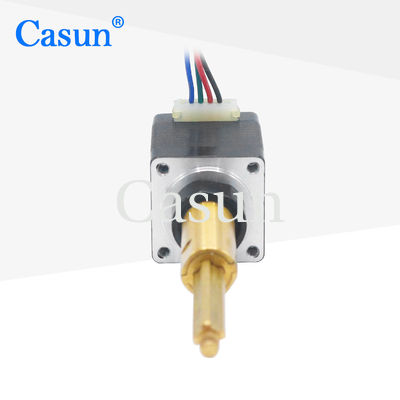

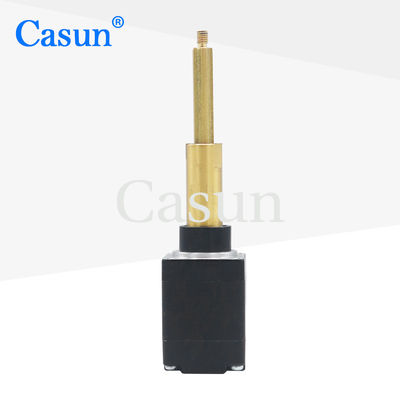

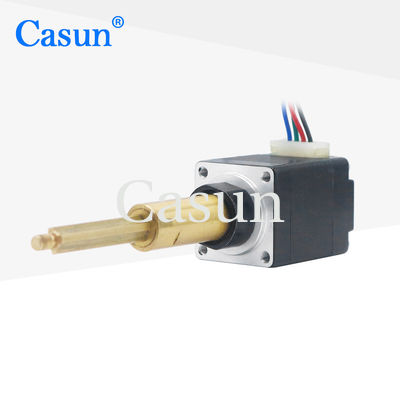

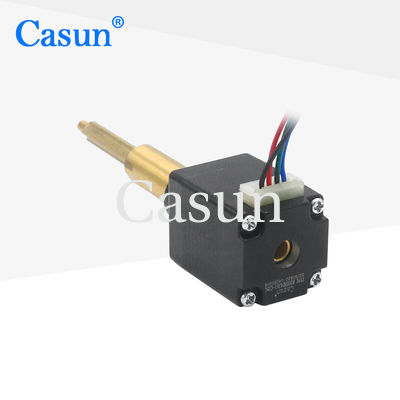

Die 20mm Hybridschrittmotor-Reihe bietet leistungsfähigen Haltemoment in einer Vielzahl von Größen an.
Verwenden Sie mit einem microstepping Fahrer, um Erschütterung zu verringern und höhere Schrittentschließung zu erzielen.
Wählen Sie eine Grundlinienversion oder fordern Sie Ihre eigene kundengebundene Konfiguration.
Eigenschaften:
-
Zweipolige oder Einpolversionen verfügbar
-
Hybrider Stepperbau
-
Verfügbar in den einfachen oder doppelten Wellenversionen
-
CER und RoHS genehmigten
-
Kundenbezogenheiten auf Anfrage
Bewegungsspezifikationen
|
Schritt-Engel
|
° 1,8
|
|
Fram-Größe
|
20 Millimeter
|
|
Zahl der Phase
|
2-phasig
|
|
Nennstrom
|
0,24 A
|
|
Mini Thrust
|
0.5kg
|
|
Widerstand
|
22 OM
|
|
Induktanz
|
6,0 mH
|
|
Rotor-Trägheit
|
² 2 Gcm
|
|
Bewegungsgewicht
|
0,1 Kilogramm
|
|
Leitspindel
|
Tr3.5X4
|
|
Verbindung
|
Zweipolig
|
Funktionierende Spezifikationen
Schritt-Winkel: 1.8°
Maximale Temperatur: Maximum 80°C
Umgebende Temperatur: -20 °C zu 50°C
Lagertemperatur -20: °C zu 100°C
Feuchtebereich (%): 85% oder kleiner, kondensationsfrei
Magnet-Draht-Isolierung: Klasse B 130 Gr. C
Isolationswiderstand: 100M Ohm bei 500 VDC
Durchschlagsfestigkeit: 500 VDC für 1 Minute
Wellen-Radialspiel: 0.02Max. (450g-load)
Wellen-axiales Spiel: 0.08Max. (450g-load)
Max. Radialkraft: 28N (20mm vom Flansch)
Max. axiale Kraft): 10N
Drehmoment-Kurven
Submodelle
| Modell |
Haltemoment |
Schritt-Winkel |
Länge |
Art der Welle |
Nennstrom |
| 35SHD0307-20 |
80mN.m |
1.8° |
20mm |
Runde Welle
20mm |
0.4A |
| 35SHD0001-20 |
100mN.m |
1.8° |
26mm |
Runde Welle
20mm |
0.4A |
| 35SHD0102-20B |
150mN.m |
1.8° |
34mm |
D Shaft-20mm |
0.75A |
| 35SHD0801-20B |
280mN.m |
1.8° |
40mm |
D Shaft-20mm |
0.5A |
| Bewegungslänge |
Schüren Sie |
Maß |
Maß |
| 27,5 Millimeter |
25,4 Millimeter |
27,5 Millimeter |
17,2 Millimeter maximal |
| 31,8 Millimeter |
33,9 Millimeter |
22 Millimeter maximal |
| 38,1 Millimeter |
40,2 Millimeter |
28 Millimeter maximal |
Download
Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,
wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen
Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Reise-, Liear-Reise pro Schritt, etc. begrenzt.
