Einzelheiten zu den Produkten

Created with Pixso. Haus Created with Pixso. Produits Created with Pixso.
Nicht sichernder Schrittmotor
Created with Pixso.

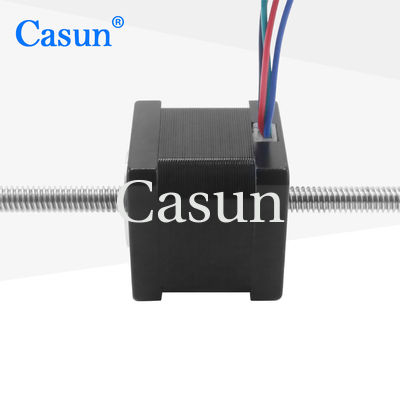

NEMA 14 nicht sichernder linearer Schritt-Motor des Leitspindel-Schrittmotor-34mm Tr6.35 35mm

NEMA 14 nicht sichernder linearer Schritt-Motor des Leitspindel-Schrittmotor-34mm Tr6.35 35mm

NEMA 14 nicht sichernder linearer Schritt-Motor des Leitspindel-Schrittmotor-34mm Tr6.35 35mm

Markenbezeichnung: Casun
Modellnummer: P35SHD4150-257T4
Moq: 1pc
Preis: $9.68-$16
Zahlungsbedingungen: D/A, T/T, L/C, D/P
Supply Ability: 40000+PCS+Month
Ausführliche Information
Produkt-Beschreibung
Ausführliche Information
Herkunftsort:
CHINA
Zertifizierung:
CE,ROHS,ISO
angepasst:
Der Motor kann auf Anfrage entworfen und gefertigt werden.
Verpackung Informationen:
Karton: 38x29xc14m
Hervorheben:

Nicht sichernder Leitspindel-Schrittmotor

,

Sichernde Leitspindel NEMA 14 nicht

,

Leitspindel-Schrittmotor 34mm

Produkt-Beschreibung

In einer Strecke der Größen, liefert die 35mm hybride Schrittmotor-Reihe starken Haltemoment.

Zu Erschütterung vermindern und eine größere Schrittentschließung produzieren, Gebrauch mit einem microstepping Fahrer.

Wählen Sie eine Standardversion vor oder bitten Sie um eine besonders konfigurierte Version.



Eigenschaften:

  • Zweipolige oder Einpolversionen verfügbar

  • Berufsgetriebelösungsspezialist

  • Verfügbar in den einfachen oder doppelten Wellenversionen

  • Zollämter des Angebots

  • Berufsforschung und entwicklung Herstellung

Maße



NEMA 14 nicht sichernder linearer Schritt-Motor des Leitspindel-Schrittmotor-34mm Tr6.35 35mm 0







Bewegungsspezifikationen



Schritt-Engel



° 1,8

Fram-Größe



35 Millimeter

Zahl der Phase



2-phasig

Nennstrom



1.0A

Haltemoment



190 mN.m

Widerstand



Majestät 3,5

Induktanz



3,6 mH

Rotor-Trägheit



² 20 Gcm

Bewegungsgewicht



0,18 Kilogramm

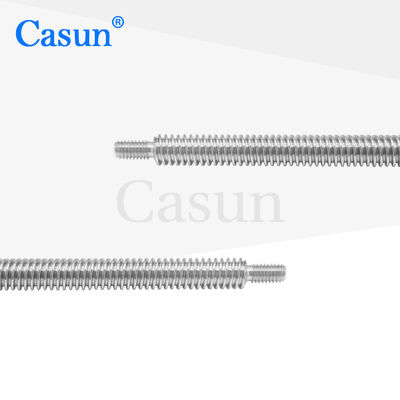

Leitspindel



Tr6.35X2.4384

Verbindung



Zweipolig



Funktionierende Spezifikationen





Schritt-Winkel: 1.8°

Maximale Temperatur: Maximum 80°C

Umgebende Temperatur: -20 °C zu 50°C

Lagertemperatur -20: °C zu 100°C

Feuchtebereich (%): 85% oder kleiner, kondensationsfrei

Magnet-Draht-Isolierung: Klasse B 130 Gr. C

Isolationswiderstand: 100M Ohm bei 500 VDC

Durchschlagsfestigkeit: 500 VDC für 1 Minute

Wellen-Radialspiel: 0.02Max. (450g-load)

Wellen-axiales Spiel: 0.08Max. (450g-load)

Max. Radialkraft: 28N (20mm vom Flansch)

Max. axiale Kraft): 10N







Drehmoment-Kurven







Submodelle

Modell Haltemoment Schritt-Winkel Länge Art der Welle Nennstrom
35SHD0307-20 80mN.m 1.8° 20mm Runde Welle
20mm		 0.4A
35SHD0001-20 100mN.m 1.8° 26mm Runde Welle
20mm		 0.4A
35SHD0102-20B 150mN.m 1.8° 34mm D Shaft-20mm 0.75A
35SHD0801-20B 280mN.m 1.8° 40mm D Shaft-20mm 0.5A



Körper-Länge Durchmesser der Schraube Neigung Länge der Schraube
20 Millimeter

26 Millimeter

34 Millimeter

40 Millimeter

50 Millimeter
 		 5 2 20-1000 Millimeter
4
5,56 9,7536
6,35 6,35
6,5 3
8 2
M5 1,6


Download







Wenn unser Standardmotor Ihren Bedarf nicht erfüllen kann,

wir können den Motor entsprechend Ihrem Bedarf besonders anfertigen


Kundengebundener Inhalt umfasst, aber ist nicht auf spezielle Wellen, wickelnde Parameter, Installationsmaße, Anschlussleitungen mit speziellen Anforderungen, Verbindungsstücke, etc. begrenzt.

Wahlen:
Kodierer          |               Bremse           |              Getriebe            |           Welle

NEMA 14 nicht sichernder linearer Schritt-Motor des Leitspindel-Schrittmotor-34mm Tr6.35 35mm 1 NEMA 14 nicht sichernder linearer Schritt-Motor des Leitspindel-Schrittmotor-34mm Tr6.35 35mm 2 NEMA 14 nicht sichernder linearer Schritt-Motor des Leitspindel-Schrittmotor-34mm Tr6.35 35mm 3 NEMA 14 nicht sichernder linearer Schritt-Motor des Leitspindel-Schrittmotor-34mm Tr6.35 35mm 4





Klicken Sie bitte den Knopf „erhalten eines Zitats“ unten, um uns Ihren Anforderungen zu sagen.
